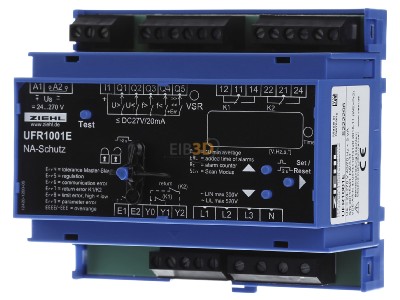

Quelle Foto: www.EIB3D.com

Spannungs-/Frequenzrelais UFR 1001E

EAN/GTIN: 2000005989667
WEEE: DE 49698543
Hersteller: Ziehl
Herstellernr.: UFR 1001E
Herstellerbestellnr.: S222296
Zolltarifnummer: 85364900
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
553,00 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
1 Tage [EN] 24h Lieferung, hier klicken für weitere InfosZentrallagerartikel regulär verfügbar - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

gekauft
nützlich
Interessant

Spannungs-/Frequenzrelais UFR 1001E Ausführung des elektrischen Anschlusses Schraubanschluss, 3-Phasen-Unterspannung möglich, 3-Phasen-Überspannung möglich, 3-Phasen-Fenster möglich, Spannungsmessbereich 1 40 ... 520V, Spannungsmessbereich 2 40 ... 300V, Spannungsart des Messbereichs AC, Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 ... 240V, Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 ... 240V, Bemessungssteuerspeisespannung Us bei DC 24 ... 240V, Spannungsart zur Betätigung AC/DC, Ansprechwert Spannung 40 ... 520V, Min. einstellbare Ansprechverzögerungszeit 0,05s, Max. zulässige Ansprechverzögerungszeit 60s, Min. einstellbare Rückfallverzögerungszeit 0s, Max. zulässige Rückfallverzögerungszeit 1000s, Anzahl der Kontakte als Öffner 0, Anzahl der Kontakte als Schließer 0, Anzahl der Kontakte als Wechsler 2, Breite 70mm, Höhe 90mm, Tiefe 58mm, Das Netzentkupplungsrelais überwacht Spannung und Frequenz in Drehstromnetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105. Das Gerät ist zweikanalig und damit einfehlersicher ausgeführt. Eingangsbeschaltung, Auswertung und Ausgangsrelais sind doppelt vorhanden. Zwei Prozessoren überwachen sich gegenseitig. Mit Rückmeldekontakten wird zusätzlich die Funktion der beiden Ausgangsrelais und der Kuppelschalter überwacht. Bei einem Alarm schaltet das Gerät ab, die Ursache wird angezeigt und über Transistorausgänge gemeldet. Die Grenzwerte sind voreingestellt gem. AR-N 4105. Bei möglichen Änderungen der Vorgaben können sie einfach verstellt werden. Alle Einstellungen können durch Code und/oder Plombierung geschützt werden. In einem Alarmspeicher, werden immer die letzten 99 Abschaltursachen sowie Abschaltwert und Zeitpunkt (relativ) abgelegt. Zusätzlich wird aufgezeichnet, wie lange und wie oft das UFR1001E die Einspeisung unterbrochen hat. Alle Werte können einfach über das Display angezeigt werden. Damit hat der Anwender wertvolle Informationen über die Verfügbarkeit der Anlage. Mit einer Test-Taste kann die Schaltzeit der Kuppelschalter ermittelt werden. Mit der Simulationsfunktion wird die Gesamtzeit des NA-Schutzes zusammen mit den Kuppelschaltern gemessen

Weitere Produktbilder:

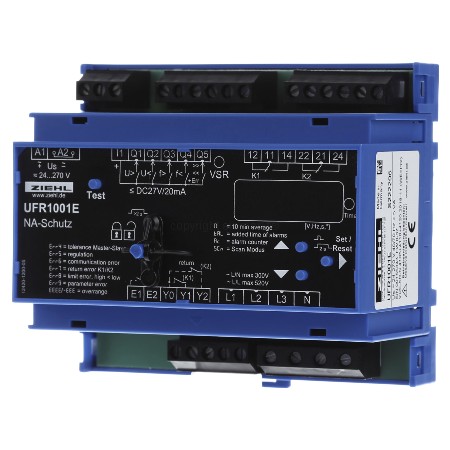

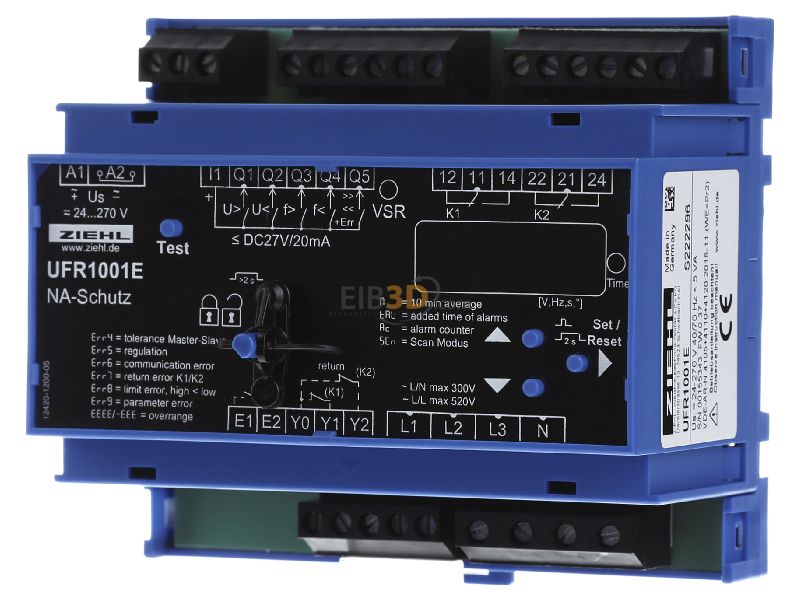

Frontansicht Ziehl UFR 1001E Spannungs-/Frequenzrelais
Frontansicht
Ansicht links Ziehl UFR 1001E Spannungs-/Frequenzrelais
Ansicht links

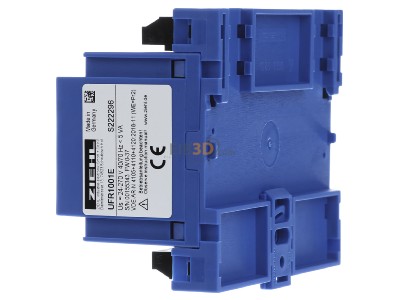

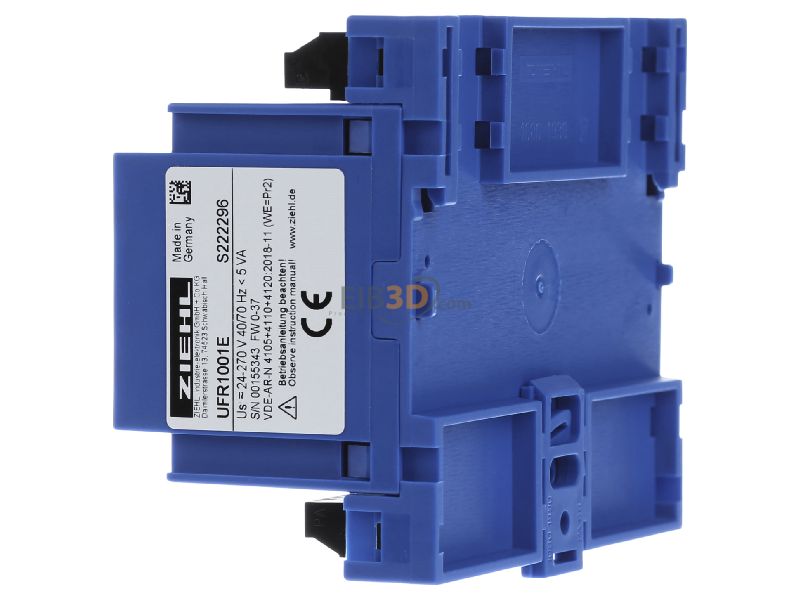

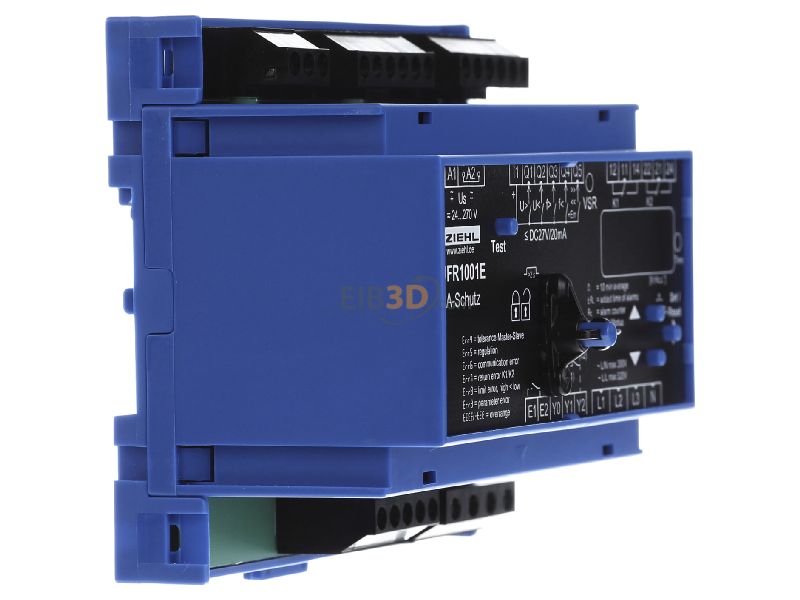

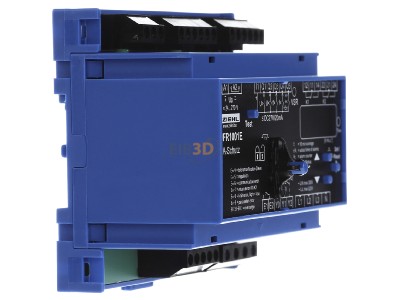

Ansicht rechts Ziehl UFR 1001E Spannungs-/Frequenzrelais
Ansicht rechts

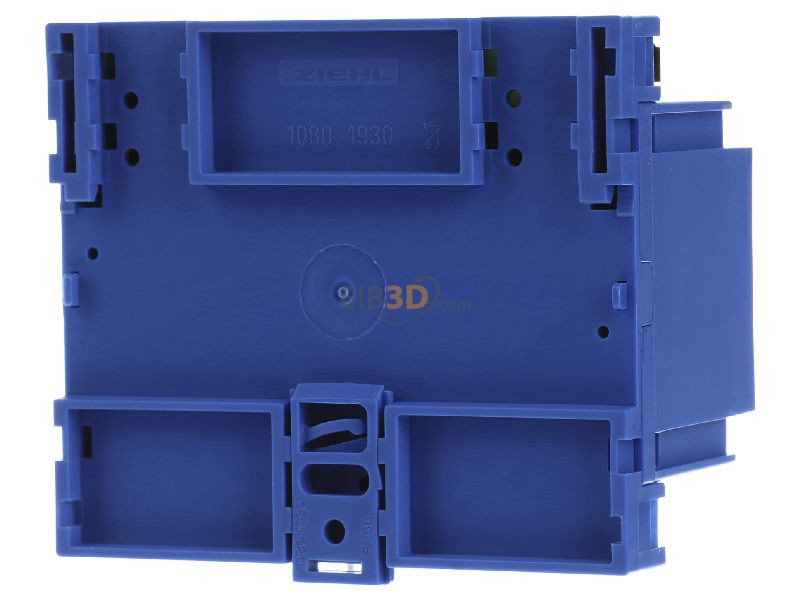

Ansicht hinten Ziehl UFR 1001E Spannungs-/Frequenzrelais
Ansicht hinten

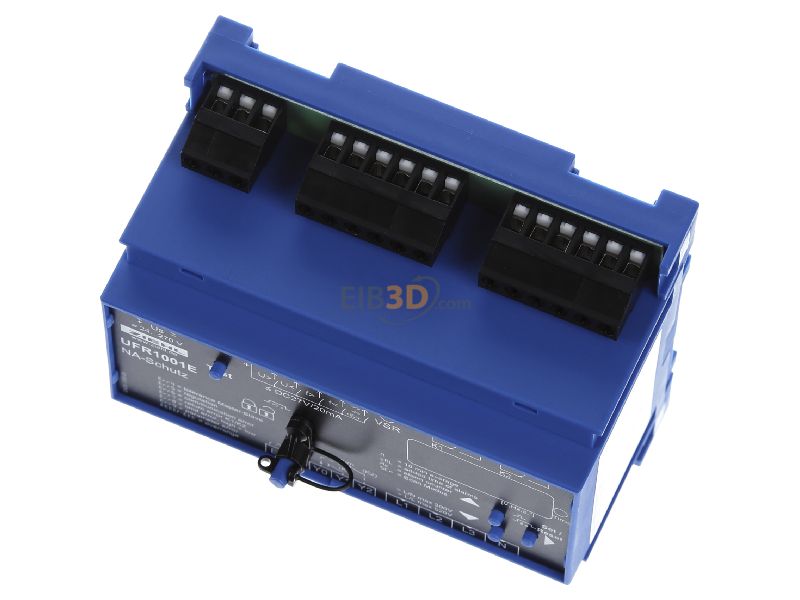

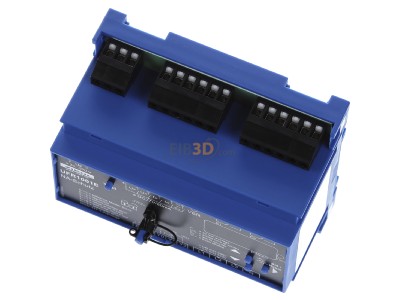

Ansicht oben vorne Ziehl UFR 1001E Spannungs-/Frequenzrelais
Ansicht oben vorne

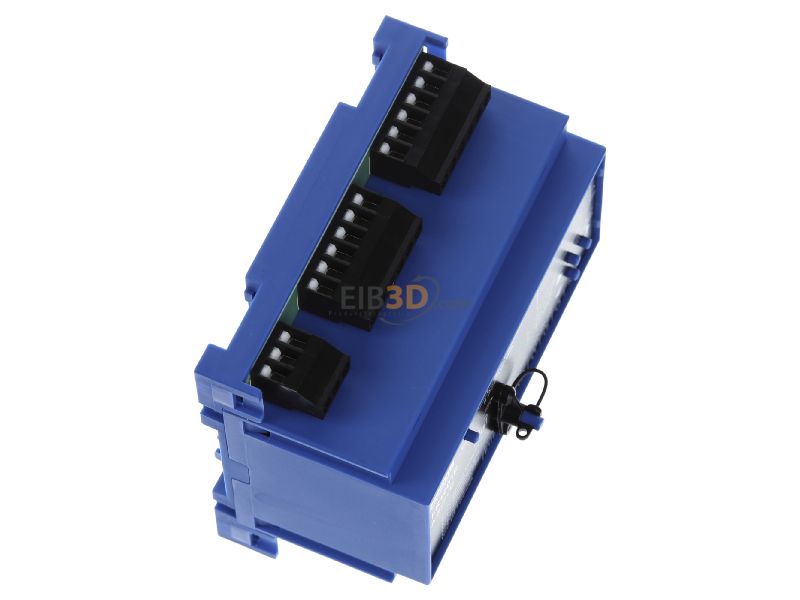

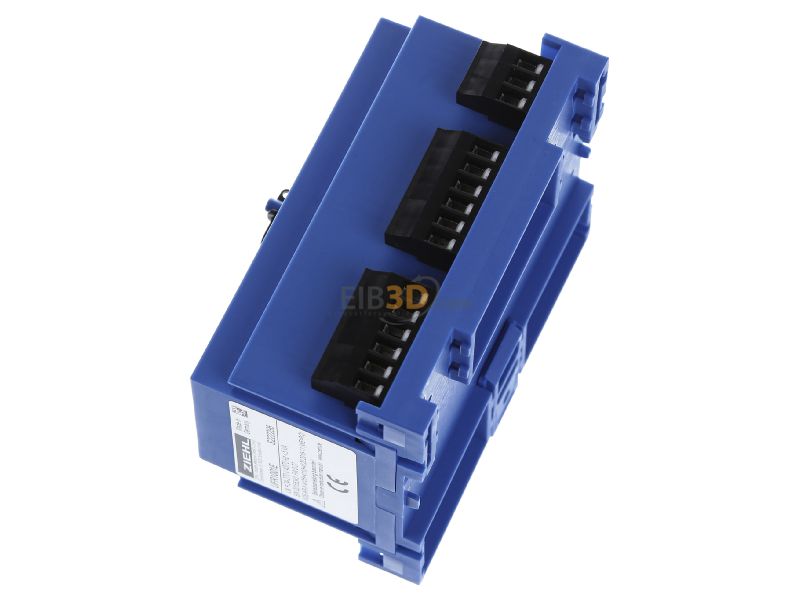

Ansicht oben links Ziehl UFR 1001E Spannungs-/Frequenzrelais
Ansicht oben links

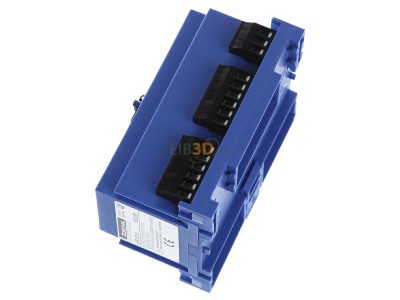

Ansicht oben rechts Ziehl UFR 1001E Spannungs-/Frequenzrelais
Ansicht oben rechts

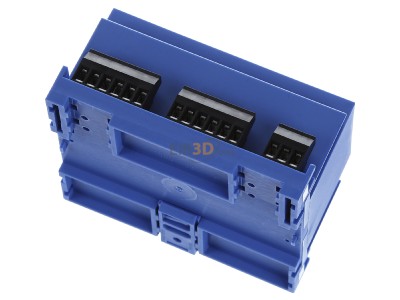

Ansicht oben hinten Ziehl UFR 1001E Spannungs-/Frequenzrelais
Ansicht oben hinten
