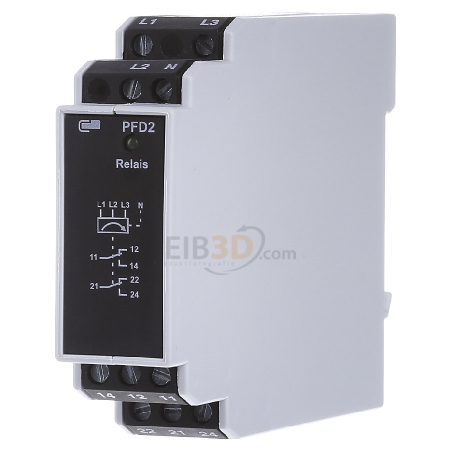

Überwachungsrelais PFD-2-E12 400VAC 2W

EAN/GTIN: 4250184118176
WEEE: DE 87494433
Hersteller: Metz
Herstellernr.: PFD-2-E12 400VAC 2W
Herstellerbestellnr.: 110292032215
Zolltarifnummer: 90303320
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
49,10 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
1 Tage [EN] 24h Lieferung, hier klicken für weitere InfosZentrallagerartikel regulär verfügbar - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

gekauft
nützlich
Interessant

Überwachungsrelais PFD-2-E12 400VAC 2W Ausführung des elektrischen Anschlusses Schraubanschluss, Bemessungssteuerspeisespannung Us bei AC 50 Hz 400 ... 400V, Spannungsart zur Betätigung AC, Funktion Phasenfolgeüberwachung, Funktion Phasenausfallerkennung, Spannungsmessbereich 400 ... 400V, Anzahl der Kontakte als Öffner 0, Anzahl der Kontakte als Schließer 0, Anzahl der Kontakte als Wechsler 2, Breite 22,5mm, Höhe 75mm, Tiefe 100mm, Das Überwachungsrelais zur Überwachung der richtigen Phasenfolge L1-L2-L3 (Drehsinn rechts) und Überwachung der einzelnen Phasenspannungen auf Totalausfall. Die zu überwachenden Phasenspannungen werden an die Klemmen L1-L2-L3 angeschlossen, die Klemmen 11, 14 oder 21, 24 der Relaisausgangskontakte werden vor die Erregerspule des Motor-Schaltschützes vorgeschaltet. Bei richtiger Phasenfolge schaltet das Ausgangsrelais ein (grüne LED an). Bei Totalausfall einer Phase fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus). Eine besondere Versorgungsspannung für das Überwachungsrelais ist nicht erforderlich. Das Gerät ist nur dann mit N zu verbinden, wenn die drei zu überwachenden Phasen über einen Stromkreis (z.B. Temperaturüberwachung o.ä.) mit N verbunden sind.

Weitere Produktbilder:

Frontansicht Metz Connect PFD-2-E12 400VAC 2W Überwachungsrelais
Frontansicht
Ansicht links Metz Connect PFD-2-E12 400VAC 2W Überwachungsrelais
Ansicht links
Ansicht rechts Metz Connect PFD-2-E12 400VAC 2W Überwachungsrelais
Ansicht rechts
Ansicht hinten Metz Connect PFD-2-E12 400VAC 2W Überwachungsrelais
Ansicht hinten
Ansicht oben vorne Metz Connect PFD-2-E12 400VAC 2W Überwachungsrelais
Ansicht oben vorne
Ansicht oben links Metz Connect PFD-2-E12 400VAC 2W Überwachungsrelais
Ansicht oben links
Ansicht oben rechts Metz Connect PFD-2-E12 400VAC 2W Überwachungsrelais
Ansicht oben rechts
Ansicht oben hinten Metz Connect PFD-2-E12 400VAC 2W Überwachungsrelais
Ansicht oben hinten
