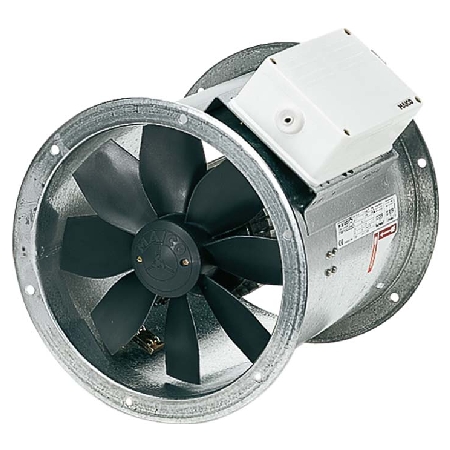

Ventilator EZR 40/4 B
Quelle Foto:
Maico
(Abb. ggf. ähnlich oder abweichend)

Ventilator EZR 40/4 B

EAN/GTIN: 4012799860099
WEEE: DE 78107228
Hersteller: Maico
Herstellernr.: EZR 40/4 B
Herstellerbestellnr.: 0086.0009
Zolltarifnummer: 84145925
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
1.185,84 €
Währungsanzeige
Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
12-13 Tage [DE] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Lieferung taggenau nach Absprache mit SPEDITION! Artikel ist sehr schwer und/oder sperrig! Artikel ist >31kg und/oder sperrig | Packmass > 1,2m x 0,6m x 0,6m
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Werkstoff des Gehäuses = rostfreier Stahl, Luftmenge unbelastet = 3980 m³/h, Anschlussspannung = 230 V, Gleichstrommotor = nein, Schutzart (IP) = IP55, Polumschaltbar = nein, Länge = 370 mm, Durchmesser des Gehäuses = 438 mm, Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Flanschbohrungen gemäß DIN EN 12220:1998. DZR 56/6 B und DZR 56/4 B: Flanschbohrungen gemäß DIN EN 12220:1998. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. Hohe Schutzart IP 55. Ausnahme EZR/DZR... D IP 54. Einbau in jeder Lage möglich. Motor: Asynchronmotor, drehzahlsteuerbar. Ausnahme: Typ DZR 40/2 B. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Förderrichtung ist auf dem Gerät mit Drehrichtungs- und Förderrichtungspfeil gekennzeichnet. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. Wechselstrommotor: Typenreihe EZR. Bemessungsspannung 230 V, 50 Hz. Kondensatormotor mit Betriebskondensator anschlussfertig im Klemmenkasten. Thermischer Überlastungsschutz serienmäßig. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MVE 10 (nicht geeignet für EZR 25/4 D, EZR 30/6 B und EZR 35/6 B) oder den Steuerstromkreis eines Schützes angeschlossen werden. Elektrischer Anschluss: Außenliegender Klemmenkasten mit Kabeltüllen. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Artikel: EZR 40/4 B, Fördervolumen: 4550 m3/h, FördervolumenNenn: 3258 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 91 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1420 1/min - im opt. Wirkungsgrad, Drehzahl: 1449 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 225 W / im opt. Wirkungsgrad, INenn: 0,9 A / im opt. Wirkungsgrad, IMax: 1,3 A, Schutzart: IP 55, Wärmeklasse: F, Polumschaltbar: nein, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Gewicht: 11,735 kg, Nennweite: 400 mm, Breite: 438 mm, Höhe: 438 mm, Tiefe: 370 mm, Fördermitteltemperatur bei Nennstrom: 80 °C, Fördermitteltemperatur bei IMax: 50 °C, Gesamteffizienz e: 52,3 %, Messkategorie: D, Effizienzkategorie: total, Effizienzgrad N: 63, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,203 kW / 3980 m3/h, nBEP: 1433 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, pf, BEP: 96 Pa, SchallleistungspegelLWA5: 75 dB(A), Gleichstrommotor: false

Weitere Produktbilder:

Produktbild 1 Maico EZR 40 4 B Ventilator
Produktbild 1
Produktbild 2 Maico EZR 40 4 B Ventilator
Produktbild 2
Schaltbild Maico EZR 40 4 B Ventilator
Schaltbild
Maßzeichnung Maico EZR 40 4 B Ventilator
Maßzeichnung
