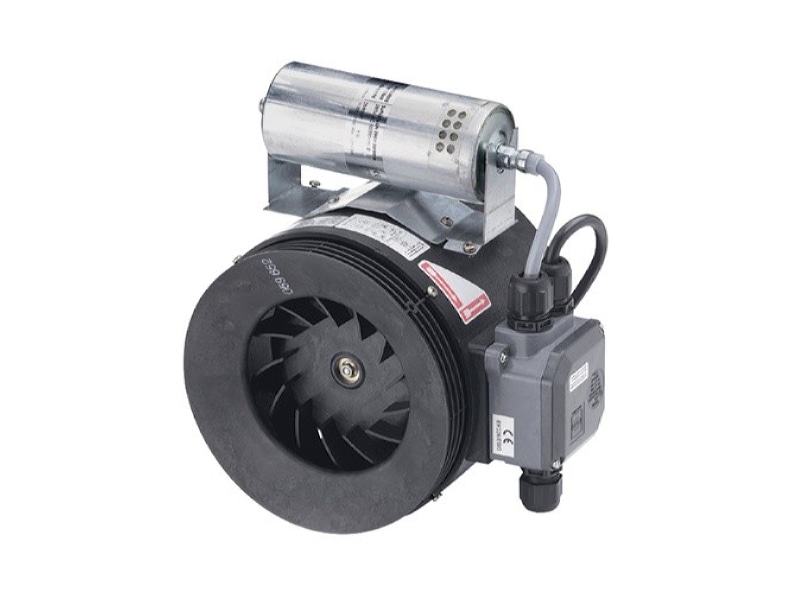

Ventilator ERM 22 E Ex e
Quelle Foto:
Maico
(Abb. ggf. ähnlich oder abweichend)

Ventilator ERM 22 E Ex e

EAN/GTIN: 4012799802884
WEEE: DE 78107228
Hersteller: Maico
Herstellernr.: ERM 22 E Ex e
Herstellerbestellnr.: 0080.0288
Zolltarifnummer: 84145995
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
1.458,62 €
Währungsanzeige
Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
12-13 Tage [DE] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Ventilator ERM 22 E Ex e, Nennspannung=230 V, Frequenz=50 Hz, Leistungsaufnahme=200 kW, Werkstoff des Gehäuses=Kunststoff, Luftmenge unbelastet=560 m³/h, Schutzart (IP)=IP64, Kanalbreite=306 mm, Kanalhöhe=310 mm, Einbauort=Rohr, Für Ex-Zone Gas=1, 2, Für Ex-Zone Staub=ohne, Gerätegruppe nach Richtlinie 94/9/EG=II, Explosionsschutz-Kategorie für Gas=ATEX Gas-Ex-Schutz, Kat. 2G, Temperaturklasse nach Richtlinie 94/9/EG=T1 bis T3, Explosionsschutz nach ATEX und IECEx. Ex tb IIIB T135°C/T200°C Db IP64. Ex h IIIB T135°C/T200°C Db. Für Einsatztemperaturen von -20°C <= Ta <= +50°C. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zone 21 und 22. Gehäuse und Laufrad aus hochwertigem Kunststoff, antistatisch. Halbradial-Laufrad, strömungstechnisch günstig. Anströmrichtung gleich Ausströmrichtung. Dadurch einfacher Einbau. Einbau in jeder Lage möglich. Förderrichtung: Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Motor: Robuster Motor mit Kugellager, wartungsfrei. Kondensatormotor mit Betriebskondensator anschlussfertig am Ventilator verbaut. Montagehinweise: Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen. Reduzierstücke für den Anschluss an verschiedene Rohrdurchmesser (Ansaug- oder Ausblasstutzen), siehe Zubehör. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELM-Ex verwenden. ERM 22 Ex e: 2 Reduzierstücke auf DN 200 im Lieferumfang enthalten. Elektrischer Anschluss: Klemmenkasten am Ventilatorgehäuse, Ex-geschützt. Sicherheitshinweise: Keine Drehzahlregelung zulässig. Ventilator nur mit der auf dem Typenschild angegebenen Bemessungsspannung betreiben. Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGM-Ex anbringen. Artikel: ERM 22 Ex e, Fördervolumen: 560 m3/h, Drehzahl: 2860 1/min, Laufradtyp: halbradial, Drehzahlsteuerbar: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 200 W, cosphi: 0,92, INenn: 0,92 A, Imax bei UNenn: 0,92 A, Schutzart: IP 64, Wärmeklasse: B, Netzzuleitung: 3 / 1,5 mm2, Einbaulage: senkrecht / waagerecht, Material Gehäuse: Kunststoff, Farbe: signalschwarz, ähnlich RAL 9004, Gewicht: 6,5 kg, Nennweite: 200 mm, Breite: 306 mm, Höhe: 310 mm, Tiefe: 269 mm, EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G, EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb, Ta-Umgebungstemperatur: -20 °C <= Ta <= +50 °C, IA/IN: 3,1, Zeit tE: 30, Betriebsart: S1, EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0055, Temperaturklasse: T3, Kondensator Kapazität / Spannung: 12Mikrofarad/280V, Wärmeklasse von Isolierstoffen Th. Cl.: 130 (B)

Weitere Produktbilder:

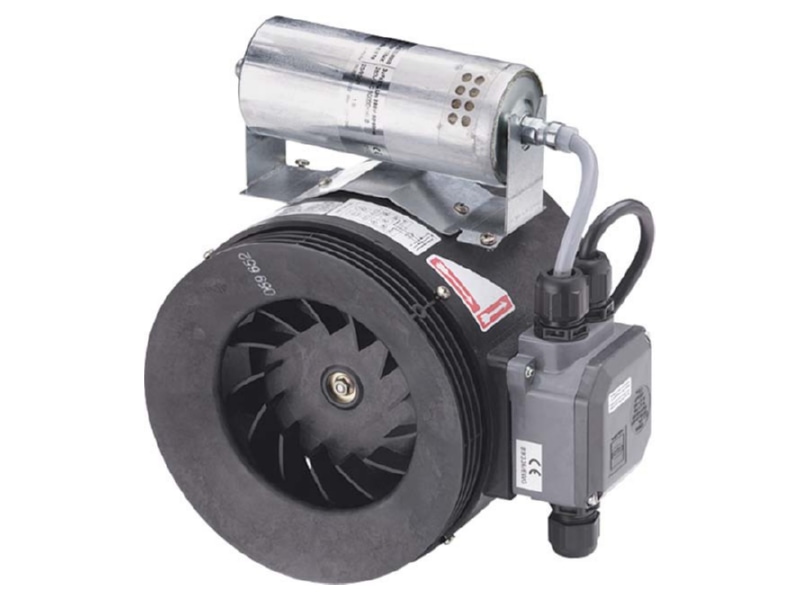

Produktbild 1 Maico ERM 22 E Ex e Ventilator
Produktbild 1

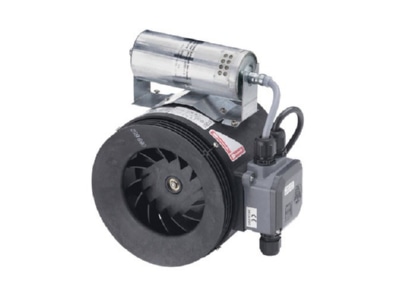

Produktbild 2 Maico ERM 22 E Ex e Ventilator
Produktbild 2

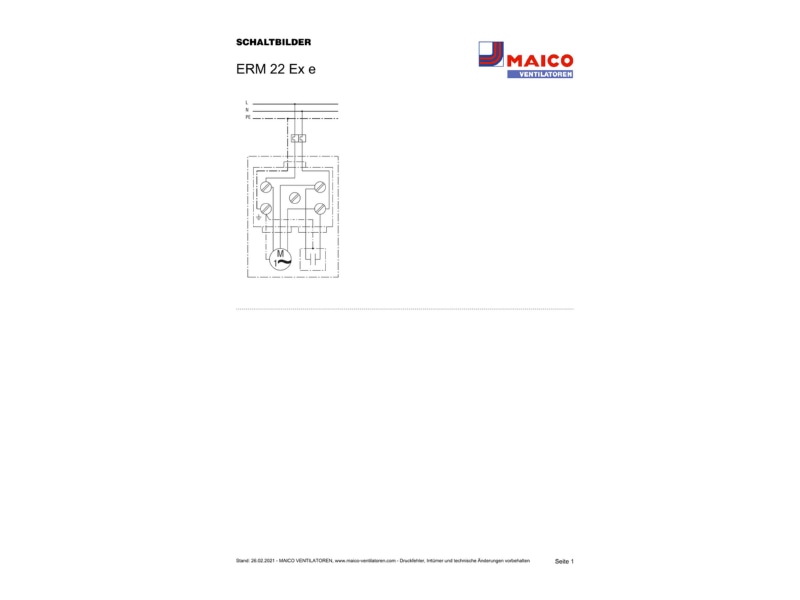

Schaltbild Maico ERM 22 E Ex e Ventilator
Schaltbild

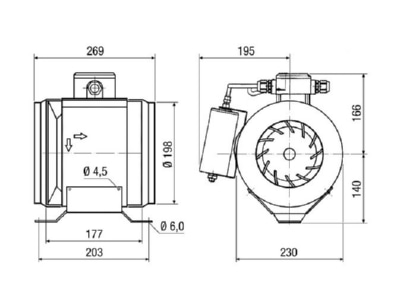

Maßzeichnung Maico ERM 22 E Ex e Ventilator
Maßzeichnung
