Rohrventilator Halbradial DN220, 60 Hz ERM 22 Ex t/60 Hz
Quelle Foto:
Maico
(Abb. ggf. ähnlich oder abweichend)

Rohrventilator Halbradial DN220, 60 Hz ERM 22 Ex t/60 Hz

EAN/GTIN: 4012799803775
WEEE: DE 78107228
Hersteller: Maico
Herstellernr.: ERM 22 Ex t/60 Hz
Herstellerbestellnr.: 0080.0377
Zolltarifnummer: 84145995
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
2.253,47 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Rohrventilator Halbradial DN220, 60 Hz ERM 22 Ex t/60 Hz, Nennspannung=0..230 V, Frequenz=0..50 Hz, Leistungsaufnahme=0,31 kW, Werkstoff des Gehäuses=Stahl, Luftmenge unbelastet=675 m³/h, Mediumtemperatur=-20..50 °C, Schutzart (IP)=IP64, Kanalbreite=306 mm, Kanalhöhe=310 mm, Einbauort=Rohr, Für Ex-Zone Gas=1, 2, Explosionsschutz-Kategorie für Gas=ATEX Gas-Ex-Schutz, Kat. 2G, Temperaturklasse nach Richtlinie 94/9/EG=T3, Ausführung: Ex II 2D Ex tb IIIB T200°C Db IP64 / Ex II 2D Ex h IIIB T200°C Db. Reduzierstücke auf Nennweite DN 200 im Lieferumfang enthalten. Besondere Eigenschaften: Halbradial-Rohrventilator, explosionsgeschützt, Medium Staub. Explosionsschutz und Zulassungen nach ATEX und IECEx. Ex II 2 D Ex tb IIIB T135°C/T200°C Db IP64 Ex II 2 D Ex h IIIB T135°C/T200°C Db. Für Einsatztemperaturen von -20 °C <= Ta <= +50 °C. Für alle Stäube der Ex-Gruppe IIIA und IIIB qualifiziert. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zone 21 und 22. Zündschutzarten: t - Schutz durch Gehäuse und c - konstruktive Sicherheit. Schutzart IP 64. Wechselstromausführung. Gehäuse aus hochwertigem, leitfähigem Kunststoff, antistatisch. Kompakte Bauform für platzbeengte Einbauverhältnisse. Zur Montage in ein Rohrsystem. Einfacher Einbau da die Anströmrichtung gleich Ausströmrichtung ist. Einbau in jeder Lage möglich. Laufrad: Halbradiallaufrad aus leitfähigem Kunststoff, strömungstechnisch günstig. Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung: Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Motor: Robuster Motor mit Kugellager, wartungsfrei. Kondensatormotor mit Betriebskondensator anschlussfertig am Ventilator verbaut. Betriebsart S1 (Dauerbetrieb). Montagehinweise: Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen. Reduzierstücke für den Anschluss an verschiedene Rohrdurchmesser (Ansaug- oder Ausblasstutzen), siehe Zubehör. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELM-Ex verwenden. Bei ERM 22 Ex..: 2 Reduzierstücke auf DN 200 im Lieferumfang enthalten. Elektrischer Anschluss: Klemmenkasten am Ventilatorgehäuse montiert, Ex-geschützt, mit Kabelverschraubung. Sicherheitshinweise: Keine Drehzahlregelung zulässig. Ventilator nur mit der auf dem Typenschild angegebenen Bemessungsspannung betreiben. Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGM-Ex anbringen.Artikel: ERM 22 Ex t/60 Hz, Fördervolumen: 675 m3/h, Drehzahl: 3285 1/min, Drehzahlsteuerbar: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 60 Hz, Nennleistung: 310 W, cosphi: 0,99, INenn: 1,35 A, Imax bei UNenn: 1,35 A, Schutzart: IP 64, Wärmeklasse: B, Netzzuleitung: 3 / 1,5 mm2, Material Gehäuse: Kunststoff, Material Laufrad: Kunststoff, Farbe: signalschwarz, ähnlich RAL 9004, Gewicht: 6,48 kg, Gewicht mit Verpackung: 7,66 kg, Nennweite: 200 mm, Breite: 306 mm, Höhe: 310 mm, Tiefe: 269 mm, Breite mit Verpackung: 340 mm, Höhe mit Verpackung: 310 mm, Tiefe mit Verpackung: 340 mm, EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D, EX-Bezeichnung nach Norm: Ex tb IIIB T200°C Db IP64 / Ex h IIIB T200°C Db, Ta-Umgebungstemperatur: -20 °C <= Ta <= +50 °C, IA/IN: 1,7, Zeit tE: 105, Betriebsart: S1, EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0055 X, IECEx tPS 19.0025X, Temperaturklasse: T200°C, Kondensator Kapazität / Spannung: 12µF/280V, Wärmeklasse von Isolierstoffen Th. Cl.: 130 (B)

Weitere Produktbilder:

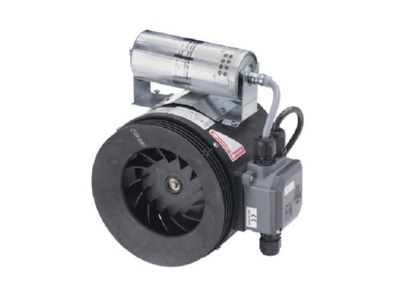

Produktbild Maico ERM 22 Ex t 60 Hz Rohrventilator Halbradial DN220  60 Hz
Produktbild

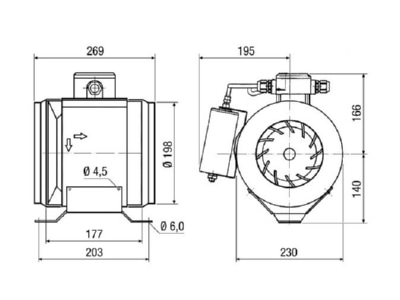

Maßzeichnung Maico ERM 22 Ex t 60 Hz Rohrventilator Halbradial DN220  60 Hz
Maßzeichnung
