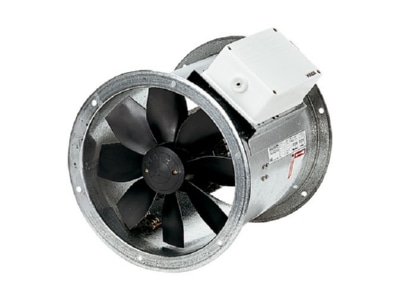

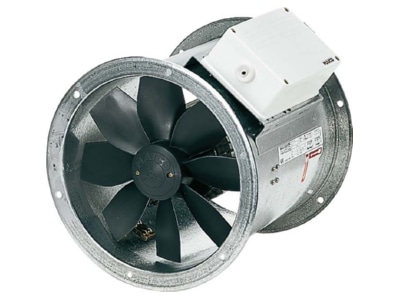

Axial-Rohrventilator Drehstrom DN 600 DZR 60/84 B
Quelle Foto:
Maico
(Abb. ggf. ähnlich oder abweichend)

Axial-Rohrventilator Drehstrom DN 600 DZR 60/84 B

EAN/GTIN: 4012799860556
WEEE: DE 78107228
Hersteller: Maico
Herstellernr.: DZR 60/84 B
Herstellerbestellnr.: 0086.0055
Zolltarifnummer: 84145925
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
2.416,09 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Lieferung taggenau nach Absprache mit SPEDITION! Artikel ist sehr schwer und/oder sperrig! Artikel ist >31kg und/oder sperrig | Packmass > 1,2m x 0,6m x 0,6m
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

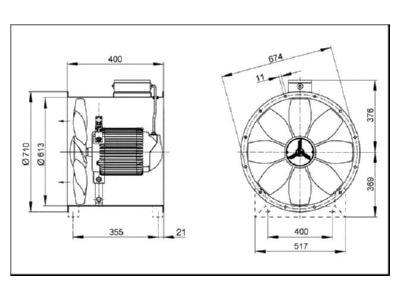

Axial-Rohrventilator Drehstrom DN 600 DZR 60/84 B, Werkstoff des Gehäuses=rostfreier Stahl, Luftmenge unbelastet=15310 m³/h, Anschlussspannung=400 V, Gleichstrommotor=nein, Schutzart (IP)=IP55, Polumschaltbar=ja, Länge=400 mm, Durchmesser des Gehäuses=710 mm, Drehstrom-Ausführung: Axial-Rohrventilator, in Drehstromausführung. Kurzbeschreibung: Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Flanschbohrungen gemäß DIN EN 12220:1998. DZR 56/6 B und DZR 56/4 B: Flanschbohrungen gemäß DIN EN 12220: 1998. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. Thermischer Überlastungsschutz serienmäßig. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Reversierbarer Betrieb der Ventilatoren möglich. Kundenspezifische Sonderspannungen als Sonderausführungen auf Anfrage und gegen Mehrpreis lieferbar. Einbau in jeder Lage möglich. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Drehstrommotor: Asynchronmotor. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Bemessungsspannung 400 V, 50 Hz. Hohe Schutzart IP 55. Ausnahme EZR/DZR ... D IP 54. Drehzahlsteuerbar. Ausnahme bei Typ DZR 40/2 B. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25 oder den Steuerstromkreis eines Schützes angeschlossen werden. Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten. Elektrischer Anschluss: Außenliegender Klemmenkasten mit Kabeltüllen. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel: DZR 60/84 B, Fördervolumen: 7650 m3/h / 15310 m3/h, FördervolumenNenn: 5660 m3/h / 11490 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 47 Pa - 195 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 700 1/min - 1430 1/min - im opt. Wirkungsgrad, Drehzahl: 726 1/min / 1459 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 280 W / 1630 W / im opt. Wirkungsgrad, INenn: 1 A / 3,1 A / im opt. Wirkungsgrad, IMax: 3,9 A, Schutzart: IP 55, Wärmeklasse: F, Polumschaltbar: ja, Polanzahl bei hoher Drehzahl: 4, Polanzahl bei niedriger Drehzahl: 8, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 36 kg, Gewicht mit Verpackung: 41 kg, Nennweite: 600 mm, Breite: 710 mm, Höhe: 745 mm, Tiefe: 400 mm, Breite mit Verpackung: 790 mm, Höhe mit Verpackung: 790 mm, Tiefe mit Verpackung: 430 mm, Fördermitteltemperatur bei IMax: 50 °C, Gesamteffizienz e: 59,2 %, Messkategorie: D, Effizienzkategorie: total, Effizienzgrad N: 64,6, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 1,38 kW / 13800 m3/h, nBEP: 1440 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, pf, BEP: 213 Pa, SchallleistungspegelLWA5: 70 dB(A) / 90 dB(A), Gleichstrommotor: false
