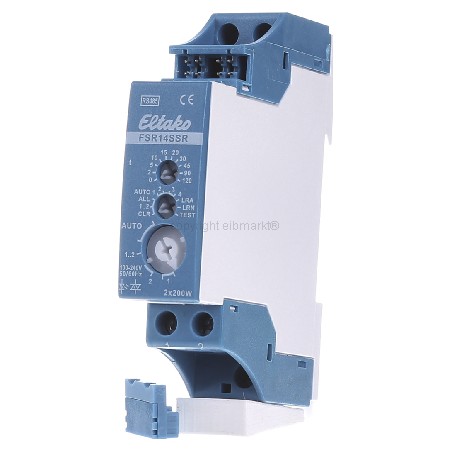

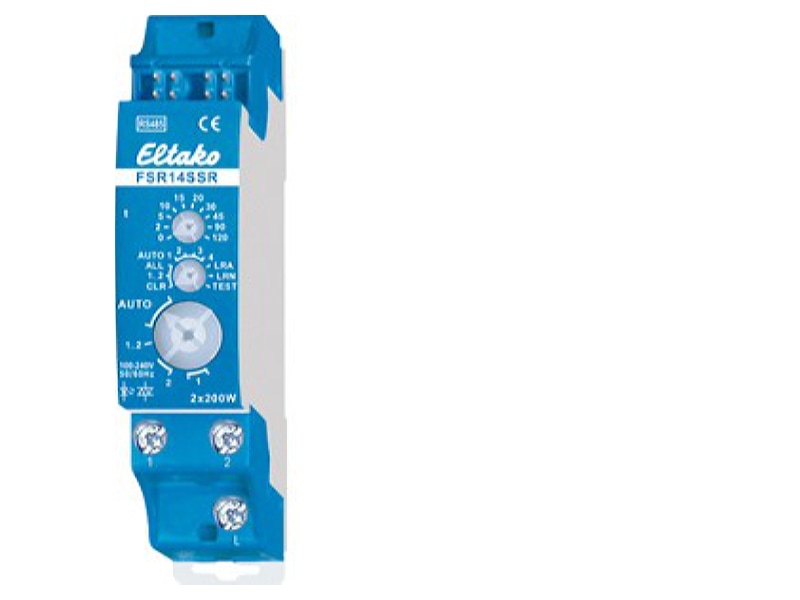

Stromstoß-Schaltrelais 2-Kanal FSR14SSR

EAN/GTIN: 4010312313893
WEEE: DE 30298319
Hersteller: Eltako
Herstellernr.: FSR14SSR
Herstellerbestellnr.: 30014020
Zolltarifnummer: 85269200
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
57,02 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
12 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Stromstoß-Schaltrelais 2-Kanal FSR14SSR Bussystem Funkbus, Andere Bussysteme ohne, Funk bidirektional, Montageart REG, Breite in Teilungseinheiten 1, Max. Schaltleistung 400W, Ausgangsleistung 400W, Max. Anzahl der Schaltausgänge 2, Bemessungsbetriebsspannung 12 ... 12V, Mit Busankopplung, Busmodul abnehmbar, Schutzart (IP) IP20, Stromstoß-Schaltrelais geräuschlos mit 2 Kanälen, 400W. 2 Solid-State-Relais nicht potenzialfrei. Bidirektional. Stand-by-Verlust nur 0,1 Watt. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Sind beide Relais des FSR14 eingeschaltet, werden 0,4W benötigt. Die Nennschaltleistung von 400W gilt für einen Kontakt und auch als Summe beider Kontakte. Die Parallelschaltung mehrerer Geräte zur Leistungserhöhung ist zugelassen. Ab der Fertigungswoche 12/17 mit automatischer elektronischer Übertemperatur-Abschaltung. Bei einer Last< 1W muss ein GLE parallel zur Last geschaltet werden. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Die Kanäle können unabhängig voneinander als ES- und/oder ER-Kanal eingelernt werden. Szenen-Steuerung: Mit einem der vier Steuersignale eines als Szenentaster eingelernten Tasters mit Doppelwippe können mehrere Kanäle eines oder mehrerer FSR14SSR zu je einer Szene ein- bzw. ausgeschaltet werden. Zentralbefehle am PC werden mit der Gebäudefunk-Visualisierungs- und Steuerungs-Software GFVS gesendet. Hierzu am PC einen oder mehrere FSR14SSR einlernen. Mit den Drehschaltern werden die Taster eingelernt und gegebenenfalls die 2 Kanäle getestet. Für den Normalbetrieb werden der mittlere und der untere Drehschalter anschließend auf AUTO gestellt. Bei dem oberen Drehschalter wird ggf. für alle Kanäle gleich die EW-Zeit (0-120 Sekunden) für Relais bzw. die RV-Zeit (0-120 Minuten) für Stromstoßschalter eingestellt. Werden Funk-Bewegungs-Helligkeitssensoren FBH (Master) und / oder FBH (Slave) eingelernt, wird mit dem oberen Drehschalter, für jeden Kanal getrennt, die Schaltschwelle festgelegt, bei welcher die Beleuchtung einschaltet bzw. ausschaltet. Einstellungen des oberen Drehschalters gemäß Bedienungsanleitung. Werden Funk-Helligkeitssensoren eingelernt, wird mit dem oberen Drehschalter, für jeden Kanal getrennt, die Schaltschwelle festgelegt, bei welcher in Abhängigkeit von der Helligkeit die Beleuchtung einschaltet bzw. ausschaltet (von ca. 0 lux in der Position 0 bis ca. 50lux in der Position 120). Eine Hysterese von ca. 300lux zwischen dem Ein-und Ausschalten ist fest eingestellt. Eine zusätzlich eingestellte RV-Zeit wird nicht beachtet. Je Kanal kann nur ein FBH (Master) oder FAH eingelernt werden. Ein FBH (Master) oder FAH kann jedoch in mehrere Kanäle eingelernt werden.

Weitere Produktbilder:

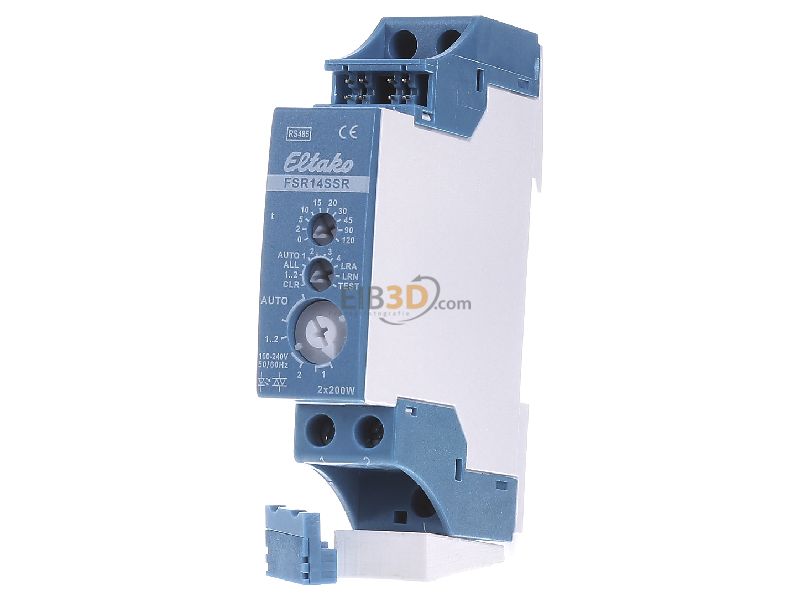

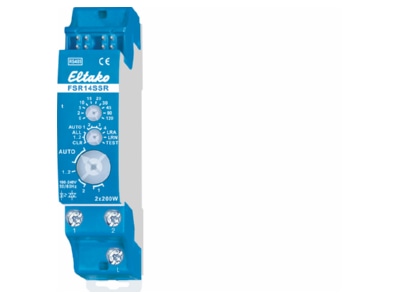

Frontansicht Eltako FSR14SSR Stromstoß-Schaltrelais 2-Kanal
Frontansicht

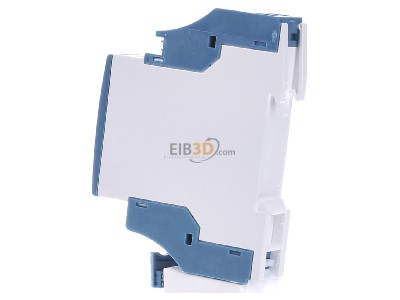

Ansicht links Eltako FSR14SSR Stromstoß-Schaltrelais 2-Kanal
Ansicht links

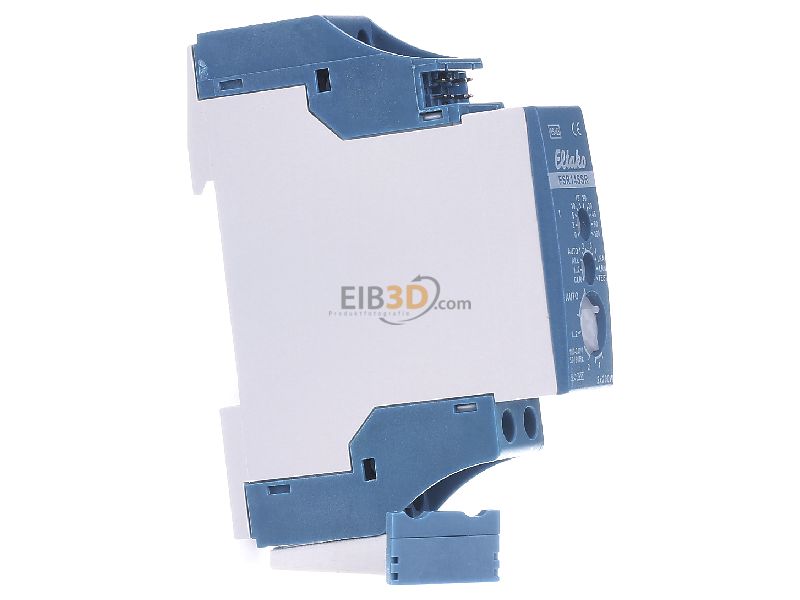

Ansicht rechts Eltako FSR14SSR Stromstoß-Schaltrelais 2-Kanal
Ansicht rechts

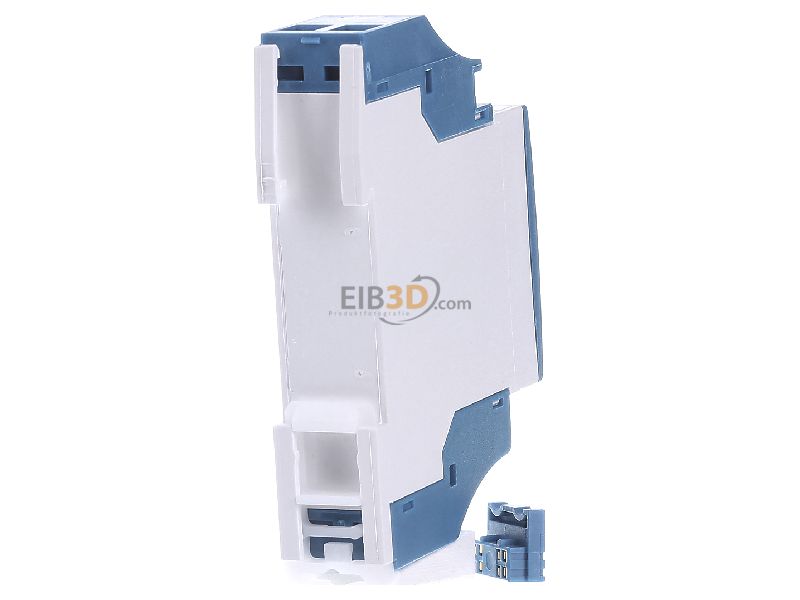

Ansicht hinten Eltako FSR14SSR Stromstoß-Schaltrelais 2-Kanal
Ansicht hinten

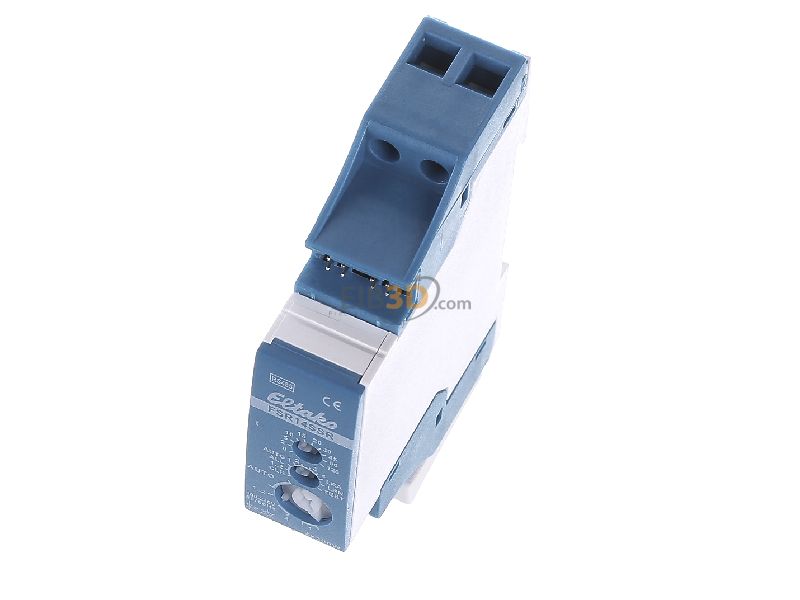

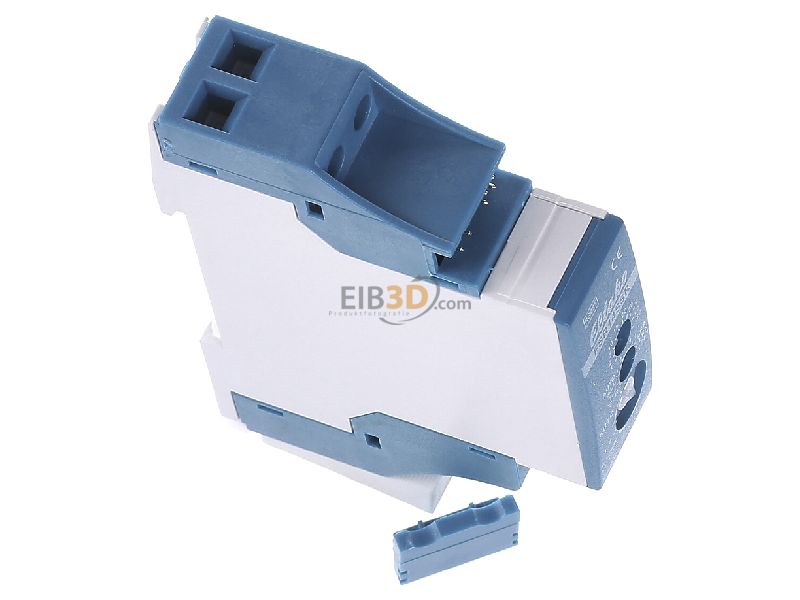

Ansicht oben vorne Eltako FSR14SSR Stromstoß-Schaltrelais 2-Kanal
Ansicht oben vorne

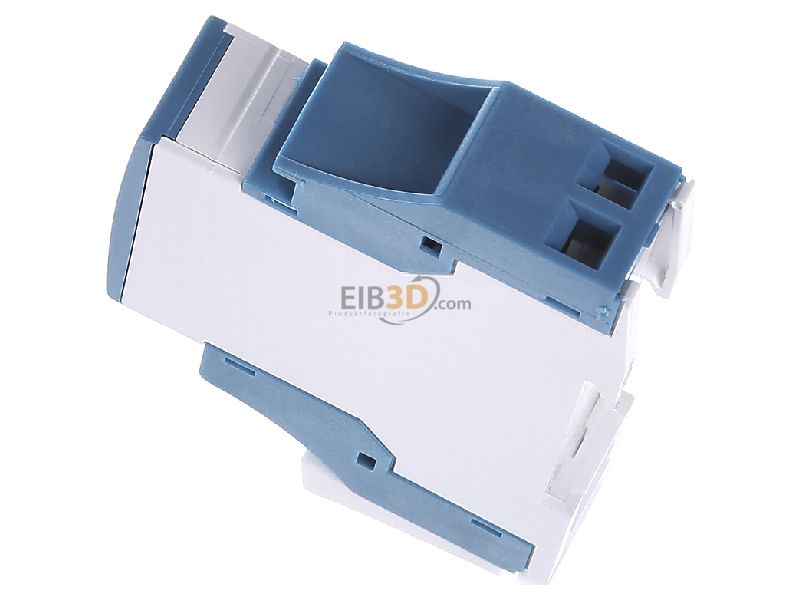

Ansicht oben links Eltako FSR14SSR Stromstoß-Schaltrelais 2-Kanal
Ansicht oben links

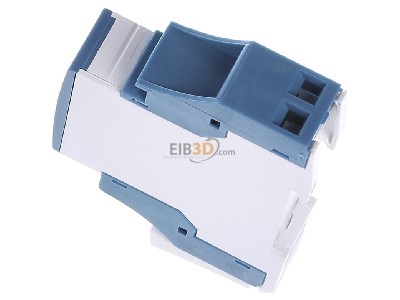

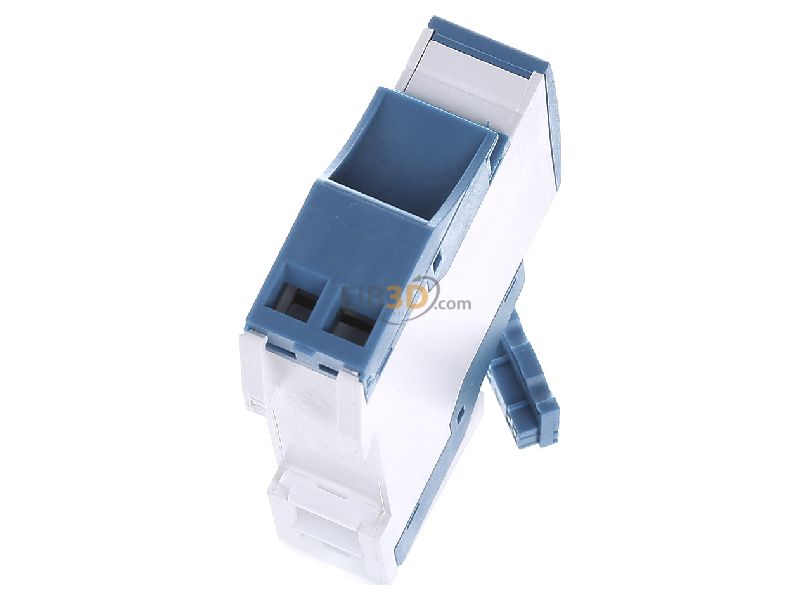

Ansicht oben rechts Eltako FSR14SSR Stromstoß-Schaltrelais 2-Kanal
Ansicht oben rechts
Ansicht oben hinten Eltako FSR14SSR Stromstoß-Schaltrelais 2-Kanal
Ansicht oben hinten
