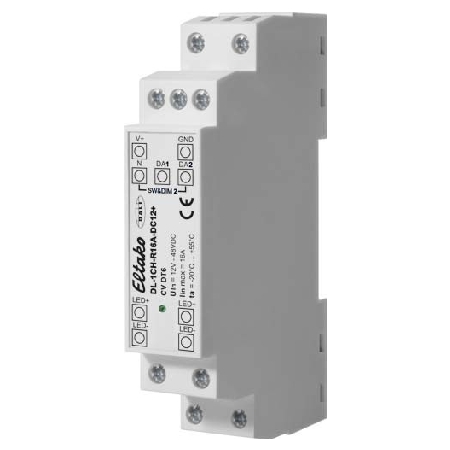

1-Kanal DALI-LED-Dimmer 16A für Hutschiene DL-1CH-R16A-DC12+
Quelle Foto:
Eltako
(Abb. ggf. ähnlich oder abweichend)

1-Kanal DALI-LED-Dimmer 16A für Hutschiene DL-1CH-R16A-DC12+

EAN/GTIN: 4010312321584
WEEE: DE 30298319
Hersteller: Eltako
Herstellernr.: DL-1CH-R16A-DC12+
Herstellerbestellnr.: 33000022
Zolltarifnummer: 85423190
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
104,41 €
Währungsanzeige
Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11-12 Tage [DE] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

gekauft
nützlich
Interessant

Zusammenstellung Basiselement, Bedienungsart Drucktaster, Lichtwertspeicher, Montageart REG, Werkstoff Kunststoff, Werkstoffgüte Thermoplast, Halogenfrei, Oberfläche unbehandelt, Ausführung der Oberfläche matt, Farbe grau, Geeignet für Schutzart (IP) IP20, Nennspannung 12 ... 48V, Steuerspannung 9,5 ... 22,5V, Nennleistung 800 ... 800VA, Anschlussart Steckklemme, Aderquerschnitt 1,5 ... 2,5mm², Gerätebreite 17,5mm, Gerätehöhe 98mm, Gerätetiefe 56mm, 1-Kanal DALI-LED-Dimmer für Tragschiene DIN-EN 60715 TH35. 98x17,5x56mm. Schutzart IP20. Stand-by-Verlust nur 0,12 Watt. Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen (CV) mit Betriebsspannungen von 12V bis 48V. Sw&Dim oder SwitchDim2: Betrieb über 1 oder 2 Tastereingänge ermöglicht die Steuerung der Helligkeit ohne DALI, alternativ Korridorfunktion zur direkten Ansteuerung mit einem Bewegungsmelder. Dimmbereich 0.1%-100%. PWM-Frequenz umschaltbar (122Hz/244Hz/488Hz/976Hz). Versorgungsspannung 12V bis 48V DC. Max. Anschlussstrom 16A. Hoher Wirkungsgrad. Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Der Ausgangskanal wird über eine DALI-Adresse (Device Type 6) gesteuert. Die Bedienung kann alternativ auch über einen (Sw&Dim) oder zwei Tastereingänge (SwitchDim2) erfolgen: SwD1,Sw&Dim: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Szenenschalter (kurzer Tastendruck). Wird der SwD1-Eingang 2 Minuten lang betätigt, wird auf den Modus Korridorfunktion gewechselt. Diese Betriebsart bleibt bis zum Trennen des Geräts von der Versorgungsspannung aktiv (nach PowerUp: Betrieb über SwD1/SwD2). Korridorfunktion: Modus mit integriertem Treppenhausautomaten (z.B.: für die einfache Ansteuerung mit dem Relaiskontakt von einem oder mehreren Bewegungsmeldern). Bei Betätigung des Eingangs wird auf den Maxwert eingeschalten. Nach Abfall des Eingangssignals verbleibt die Helligkeit für die Dauer der Haltezeit auf diesem Wert bevor sie auf den Zwischenwert abgesenkt wird. Nach Ablauf der Haltezeit für den Zwischenwert wird zum Grundwert der Helligkeit zurückgekehrt. Beim erneuten Ansprechen des Eingangs startet der Ablauf von vorne. Mit der DALI-Cockpit Software kann der 1-Kanal LED-Dimmer konfiguriert werden. Es können sowohl die Gruppenzugehörigkeit festgelegt als auch Szenenwerte und DALI-Parameter konfiguriert werden (die angezeigten Parameter entsprechen dem Auslieferzustand). Auslieferzustand: Vor dem erstmaligen Adressieren kann das Gerät über die Gruppenadressen G0 gesteuert werden. Diese voreingestellte Gruppenzuordnung wird bei der Adressierung gelöscht, danach kann eine beliebige Gruppenzuweisung im DALI-Cockpit vorgenommen werden. Durch Senden eines DALI-Reset-Befehls werden die im DALI-Standard definierten Werte hergestellt.
