Leistungsschütz DILM40 277767
Quelle Foto:
Eaton
(Abb. ggf. ähnlich oder abweichend)

Leistungsschütz DILM40 277767

EAN/GTIN: 4015082777678
WEEE: DE 92318050
Hersteller: Eaton
Herstellernr.: DILM40 #277767
Herstellerbestellnr.: 277767
Zolltarifnummer: 85364900
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
138,68 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Leistungsschütz DILM40 #277767, Bemessungssteuerspeisespannung Us bei AC 50 Hz=380 V, Bemessungssteuerspeisespannung Us bei AC 60 Hz=440 V, Bemessungssteuerspeisespannung Us bei DC=0 V, Spannungsart zur Betätigung=AC, Bemessungsbetriebsstrom Ie bei AC-1, 400 V=60 A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V=40 A, Bemessungsbetriebsleistung bei AC-3, 400 V=18,5 kW, Bemessungsbetriebsstrom Ie bei AC-4, 400 V=18 A, Bemessungsbetriebsleistung bei AC-4, 400 V=9 kW, Bemessungsbetriebsleistung NEMA=22 kW, Geeignet für Reiheneinbau=nein, Anschlussart Hauptstromkreis=Schraubanschluss, Anzahl der Schließer als Hauptkontakte=3, Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 40 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 60 A, gekapselt: Ith= 45 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 125 A, gekapselt: Ith= 112 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 12.5 kW, 380 V 400 V: P= 18.5 kW, 660 V 690 V: P= 23 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 5 kW, 380 V 400 V: P= 9 kW, 660 V 690 V: P= 12 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung

Weitere Produktbilder:

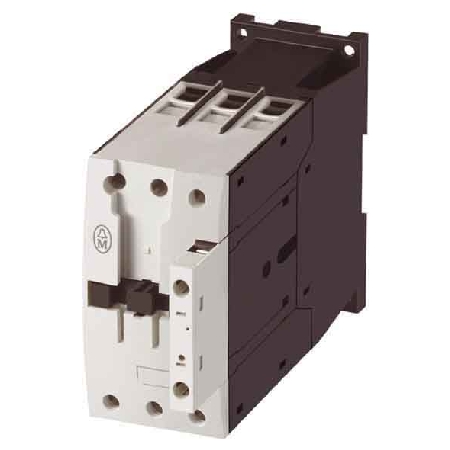

Produktbild Eaton DILM40  277767 Leistungsschuetz DILM40 277767
Produktbild

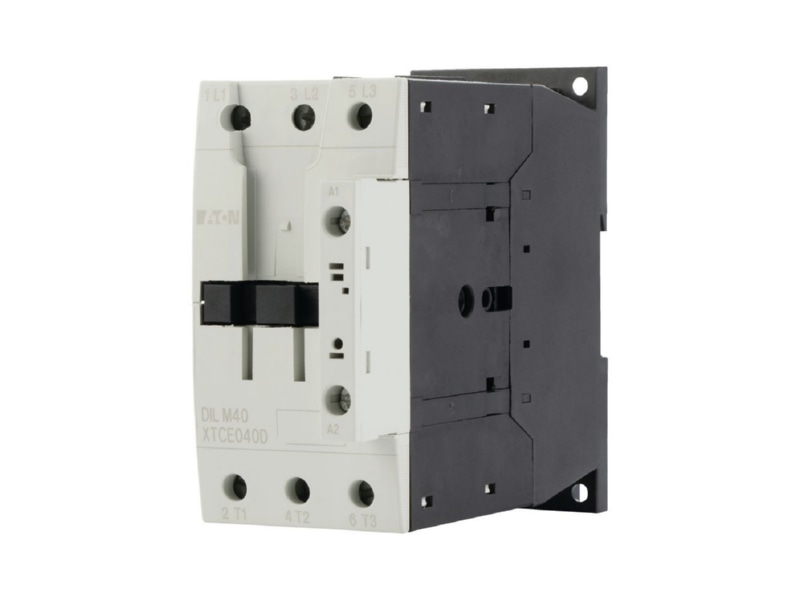

Vorderseite 1 Eaton DILM40  277767 Leistungsschuetz DILM40 277767
Vorderseite 1

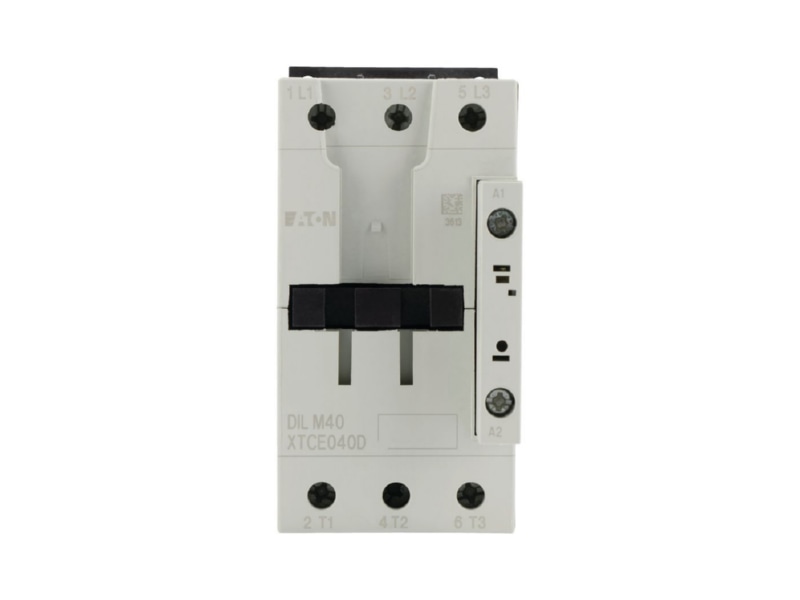

Vorderseite 2 Eaton DILM40  277767 Leistungsschuetz DILM40 277767
Vorderseite 2

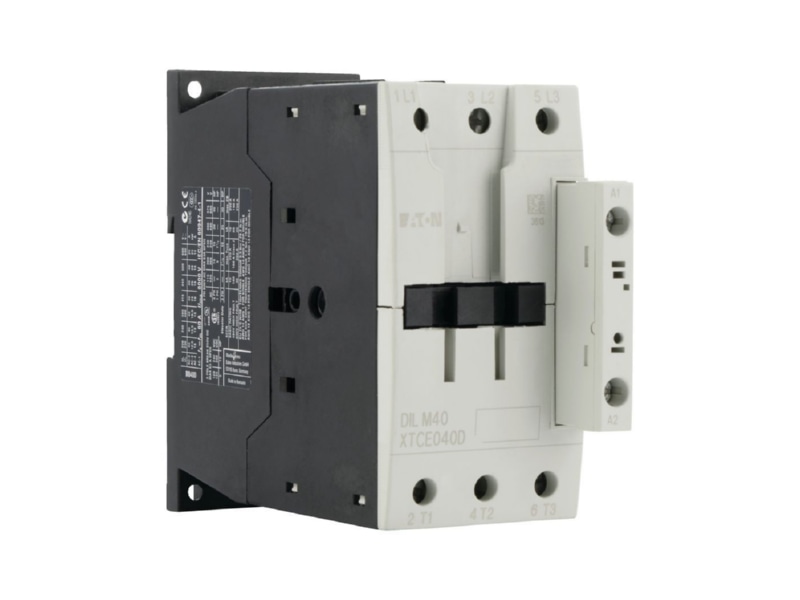

Ansicht rechts 1 Eaton DILM40  277767 Leistungsschuetz DILM40 277767
Ansicht rechts 1
Ansicht rechts 2 Eaton DILM40  277767 Leistungsschuetz DILM40 277767
Ansicht rechts 2
