Leistungsschütz AC-3/400V:4kW 3p DILEM-01-C(230V50HZ)
Quelle Foto:
Eaton
(Abb. ggf. ähnlich oder abweichend)

Leistungsschütz AC-3/400V:4kW 3p DILEM-01-C(230V50HZ)

EAN/GTIN: 4015082301668
WEEE: DE 92318050
Hersteller: Eaton
Herstellernr.: DILEM-01-C(230V50HZ)
Herstellerbestellnr.: 230166
Zolltarifnummer: 85364900
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
37,91 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
18 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Leistungsschütz AC-3/400V:4kW 3p DILEM-01-C(230V50HZ) Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 ... 230V, Bemessungssteuerspeisespannung Us bei AC 60 Hz 240 ... 240V, Bemessungssteuerspeisespannung Us bei DC 0V, Spannungsart zur Betätigung AC, Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9A, Bemessungsbetriebsleistung bei AC-3, 400 V 4kW, Bemessungsbetriebsstrom Ie bei AC-4, 400 V 6,6A, Bemessungsbetriebsleistung bei AC-4, 400 V 3kW, Bemessungsbetriebsleistung NEMA 3,7kW, Anzahl der Hilfskontakte als Schließer 0, Anzahl der Hilfskontakte als Öffner 1, Anschlussart Hauptstromkreis Federzuganschluss, Anzahl der Öffner als Hauptkontakte 0, Anzahl der Schließer als Hauptkontakte 3, Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: …DILE-C, Kontaktbestückung Ö = Öffner: 1 Ö, Stromart AC/DC: Wechselstrombetätigung

Weitere Produktbilder:

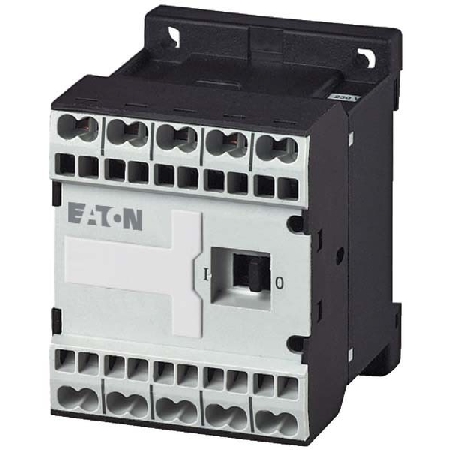

Produktbild Eaton DILEM 01 C 230V50HZ  Leistungsschuetz AC 3 400V 4kW 3p
Produktbild

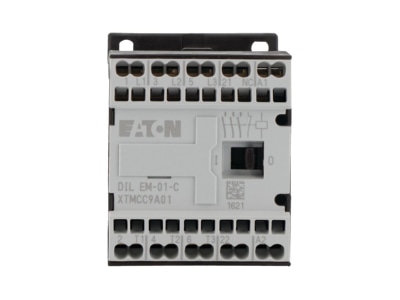

Vorderseite 1 Eaton DILEM 01 C 230V50HZ  Leistungsschuetz AC 3 400V 4kW 3p
Vorderseite 1

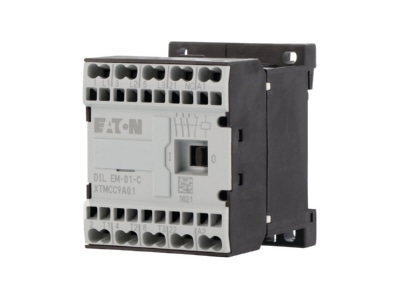

Vorderseite 2 Eaton DILEM 01 C 230V50HZ  Leistungsschuetz AC 3 400V 4kW 3p
Vorderseite 2

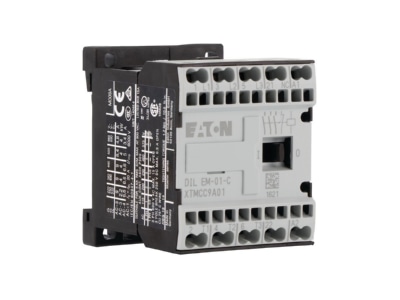

Ansicht rechts 1 Eaton DILEM 01 C 230V50HZ  Leistungsschuetz AC 3 400V 4kW 3p
Ansicht rechts 1
Ansicht rechts 2 Eaton DILEM 01 C 230V50HZ  Leistungsschuetz AC 3 400V 4kW 3p
Ansicht rechts 2
