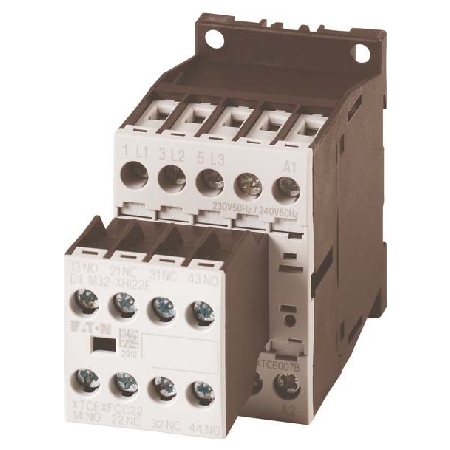

Leistungsschütz 3kW, 2S, 2Ö DILM7-22(24VDC)
Quelle Foto:
Eaton
(Abb. ggf. ähnlich oder abweichend)

Leistungsschütz 3kW, 2S, 2Ö DILM7-22(24VDC)

EAN/GTIN: 4015081061372
WEEE: DE 92318050
Hersteller: Eaton
Herstellernr.: DILM7-22(24VDC)
Herstellerbestellnr.: 106367
Zolltarifnummer: 85364900
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
59,20 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Leistungsschütz 3kW, 2S, 2Ö DILM7-22(24VDC) Bemessungssteuerspeisespannung Us bei AC 50 Hz 0V, Bemessungssteuerspeisespannung Us bei AC 60 Hz 0V, Bemessungssteuerspeisespannung Us bei DC 24 ... 24V, Spannungsart zur Betätigung DC, Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 7A, Bemessungsbetriebsleistung bei AC-3, 400 V 3kW, Bemessungsbetriebsstrom Ie bei AC-4, 400 V 5A, Bemessungsbetriebsleistung bei AC-4, 400 V 2,2kW, Bemessungsbetriebsleistung NEMA 2,2kW, Anzahl der Hilfskontakte als Schließer 2, Anzahl der Hilfskontakte als Öffner 2, Anschlussart Hauptstromkreis Schraubanschluss, Anzahl der Öffner als Hauptkontakte 0, Anzahl der Schließer als Hauptkontakte 3, Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Schaltglieder nach EN 50012., Integrierte Varistor-Schutzbeschaltung., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung
