Quelle Foto: www.EIB3D.com

Kontaktelement 2Ö Front M22-CK02

EAN/GTIN: 4015081075362
WEEE: DE 92318050
Hersteller: Eaton
Herstellernr.: M22-CK02
Herstellerbestellnr.: 107899
Zolltarifnummer: 85365080
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
11,13 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
1 Tage [EN] 24h Lieferung, hier klicken für weitere InfosZentrallagerartikel regulär verfügbar - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Kontaktelement 2Ö Front M22-CK02 Anzahl der Kontakte als Wechsler 0, Anzahl der Kontakte als Schließer 0, Anzahl der Kontakte als Öffner 2, Anzahl der Fehlersignalschalter 0, Bemessungsbetriebsstrom Ie bei AC-15, 230 V 6A, Ausführung des elektrischen Anschlusses Federzuganschluss, Ausführung aufsteckbar und integrierbar, Montageart Frontbefestigung, Fassung ohne, Kontaktelement, Norm/Zulassung: UL/CSA, IEC, Baugröße: NZM1/2/3/4, Anschlusstechnik: Cage Clamp, Befestigung: Frontbefestigung, Beschreibung: Bei Verwendung von Not-Aus-Tasten M22-PV max. 2 Kontaktelemente = 4 Öffner/Schließer, Cage Clamp ist ein eingetragenes Warenzeichen der Wago Kontakttechnik GmbH, Minden, Kontaktbestückung Ö = Öffner: 2 Ö, Kontaktbestückung Hinweis: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Weg des Bedienteils und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1 Zwangsöffnungsweg: mm 4.8, maximaler Weg: mm 5.7, Mindestkraft für Zwangsöffnung: N 20, Schutzart: IP20, Anbindung an SmartWire-DT: nein, Anschlussart: Doppelkontakt, Beschreibung Ausgelösthilfsschalter HIA: Allgemeine Ausgelöstmeldung + bei Auslösung durch Spannungsauslöser, Überlastauslöser, Kurzschlussauslöser sowie bei Einsatz des Fehlerstromauslösers durch Fehlerstrom. Verwendung mit Leistungsschalter Baugröße NZM1, 2, 3: Ein Ausgelösthilfsschalter ist in den Leistungsschalter einclipsbar. Verwendung mit Leistungsschalter Baugröße NZM4: Bis zu zwei Ausgelösthilfsschalter sind in den Leistungsschalter einclipsbar. Beliebige Kombinationen der Hilfsschaltertypen sind möglich. Nicht in Verbindung mit Lasttrennschalter PN, Kennzeichnung im Schalter: HIA. Kennzeichnung im FI-Block: HIAFI. Bei Verwendung der Ausgelösthilfsschalter im FI-Block arbeitet der Öffnerkontakt als Schließer und der Schließerkontakt als Öffner. Beschreibung Normalhilfsschalter HIN: Schaltet mit den Hauptkontakten. Übernimmt Melde- und Verriegelungsaufgaben. Verwendung mit Leistungsschalter Baugröße NZM1: Ein Normalhilfsschalter ist in den Leistungsschalter einclipsbar. Verwendung mit Leistungsschalter Baugröße NZM2: Bis zu zwei Normalhilfsschalter sind in den Leistungsschalter einclipsbar. Verwendung mit Leistungsschalter Baugröße NZM3, 4: Bis zu drei Normalhilfsschalter sind in den Leistungsschalter einclipsbar. Beliebige Kombinationen der Hilfsschaltertypen sind möglich. Kennzeichnung im Schalter: HIN. Bei Kombination mit Fernabtrieb NZM-XR ist der rechte Einbauplatz Normalhilfsschalter HIN nur mit Einzelkontakten bestückbar. verwendbar für: NZM1(-4), 2(-4), 3(-4), 4(-4), PN1(-4), 2(-4), 3(-4), N(S)1(-4), 2(-4), 3(-4), 4(-4), Normen und Bestimmungen: IEC 60947-5-1

Weitere Produktbilder:

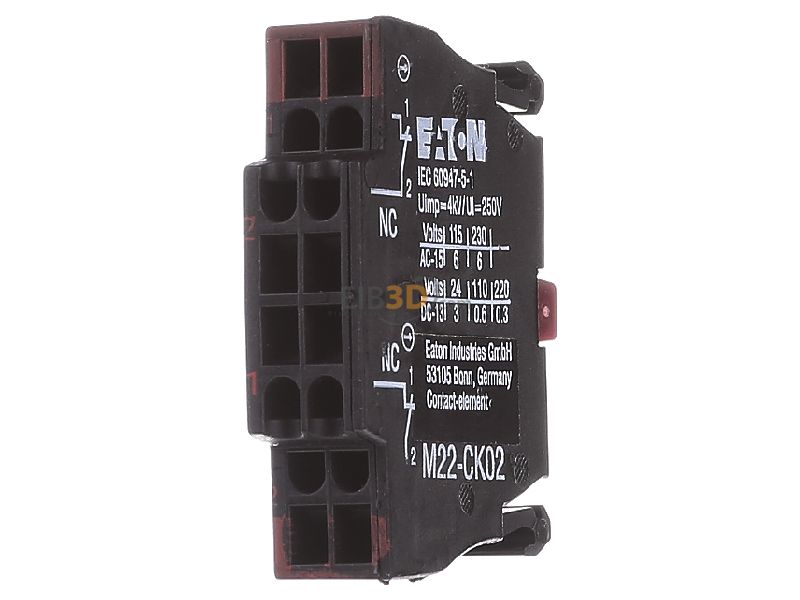

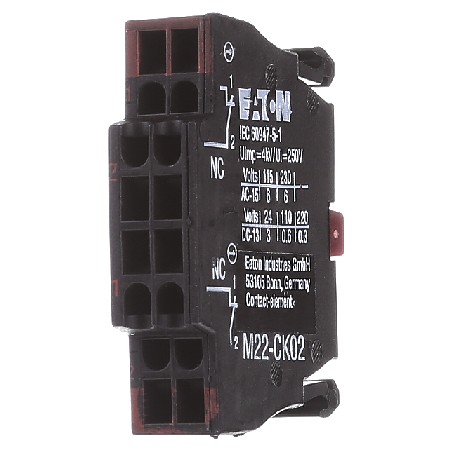

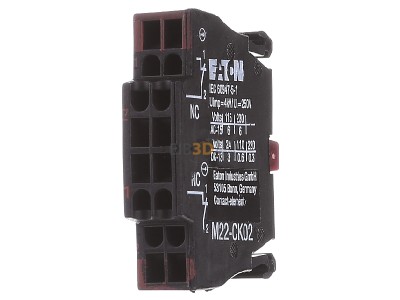

Frontansicht Eaton M22-CK02 Kontaktelement 2Ö Front
Frontansicht

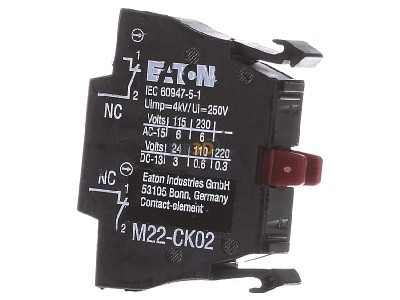

Ansicht links Eaton M22-CK02 Kontaktelement 2Ö Front
Ansicht links

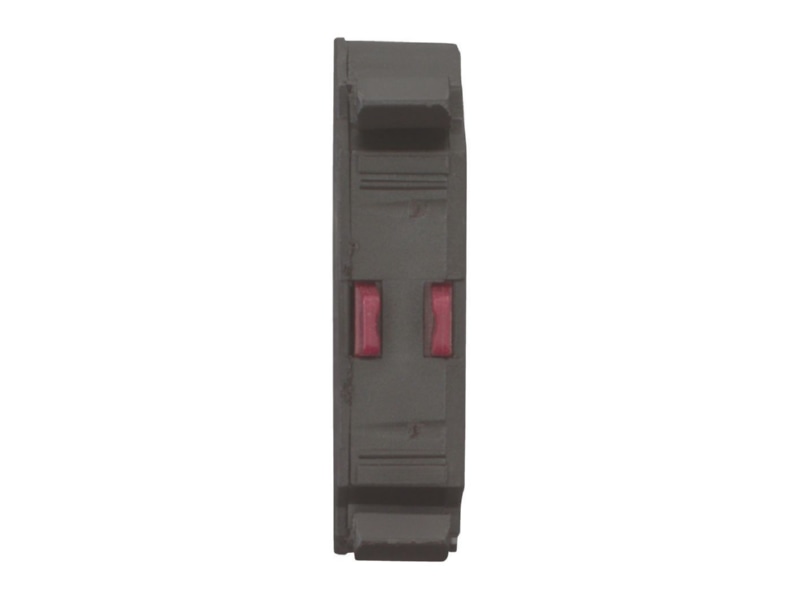

Ansicht rechts Eaton M22-CK02 Kontaktelement 2Ö Front
Ansicht rechts

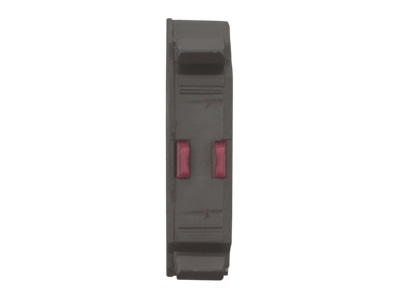

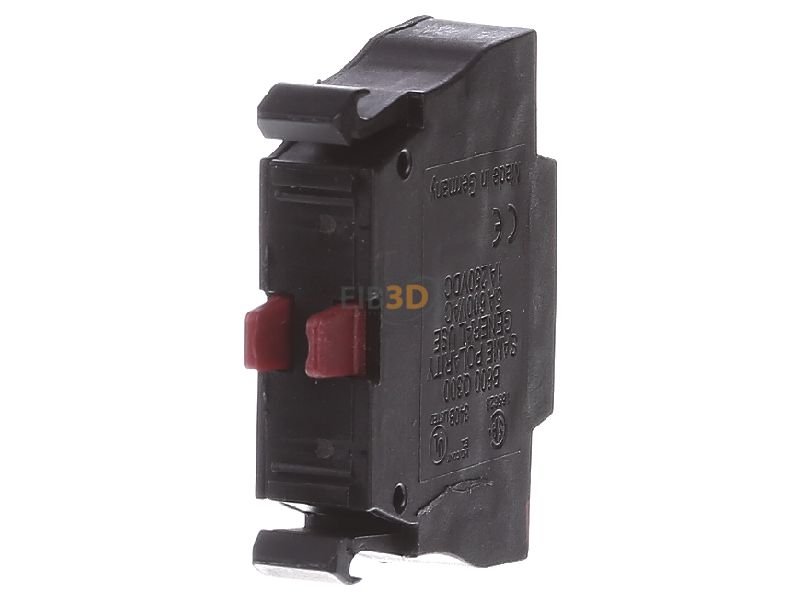

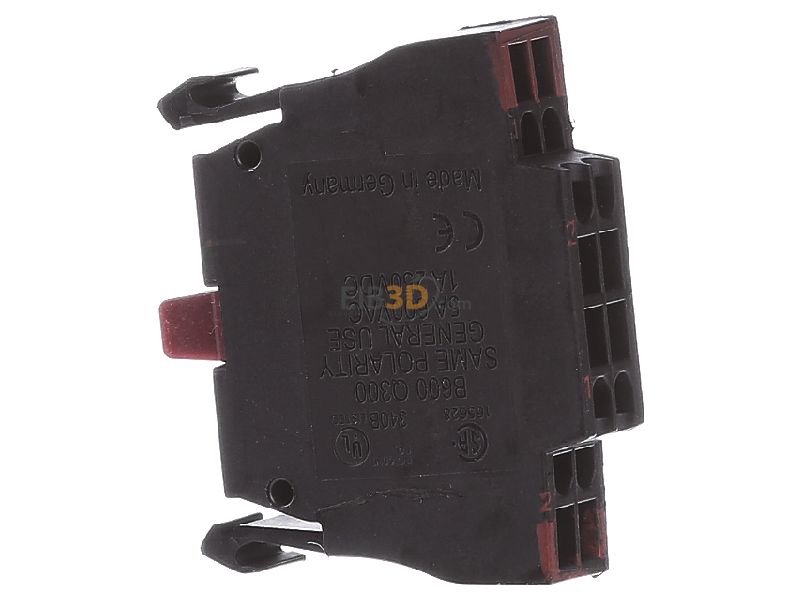

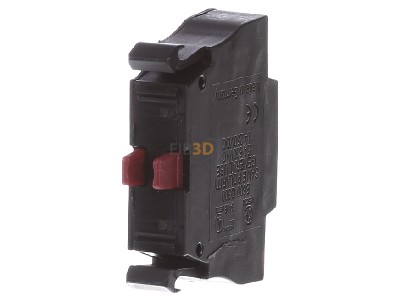

Ansicht hinten Eaton M22-CK02 Kontaktelement 2Ö Front
Ansicht hinten

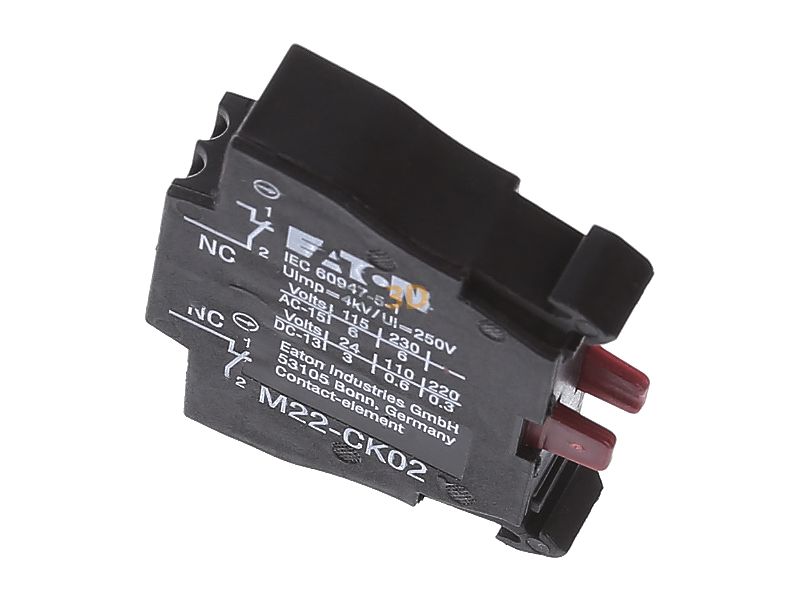

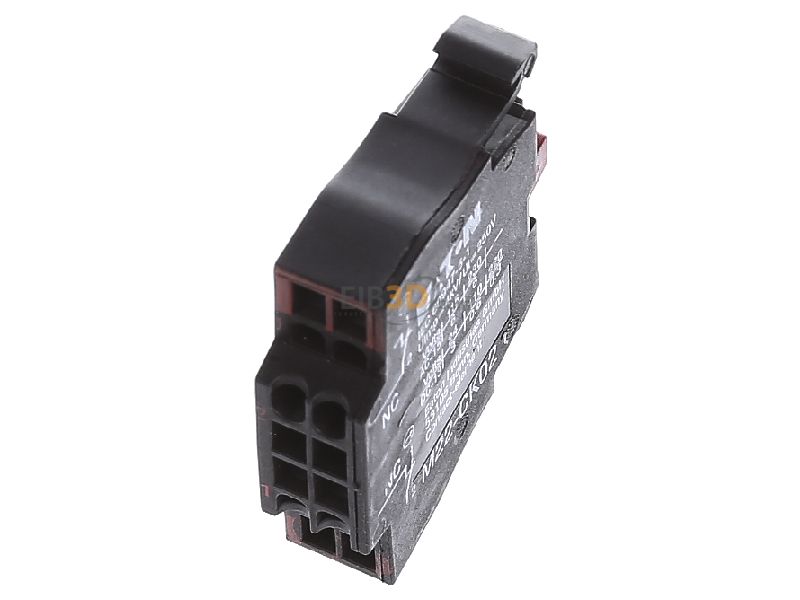

Ansicht oben vorne Eaton M22-CK02 Kontaktelement 2Ö Front
Ansicht oben vorne

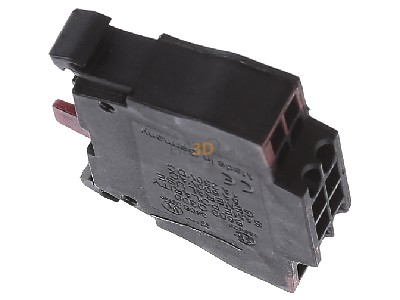

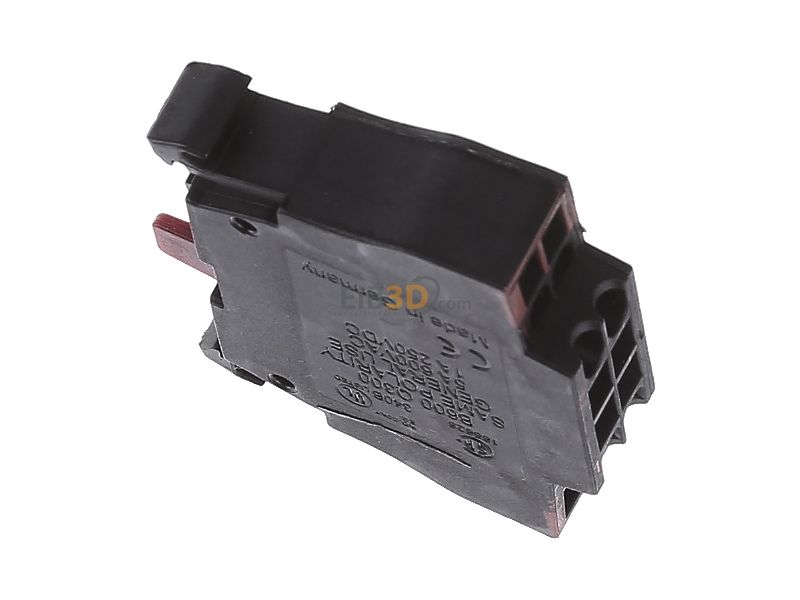

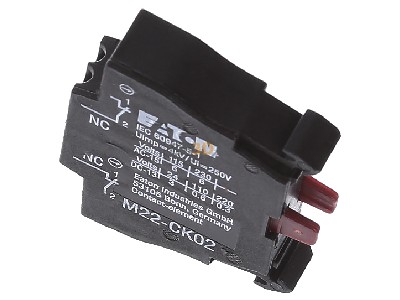

Ansicht oben links Eaton M22-CK02 Kontaktelement 2Ö Front
Ansicht oben links
Ansicht oben rechts Eaton M22-CK02 Kontaktelement 2Ö Front
Ansicht oben rechts

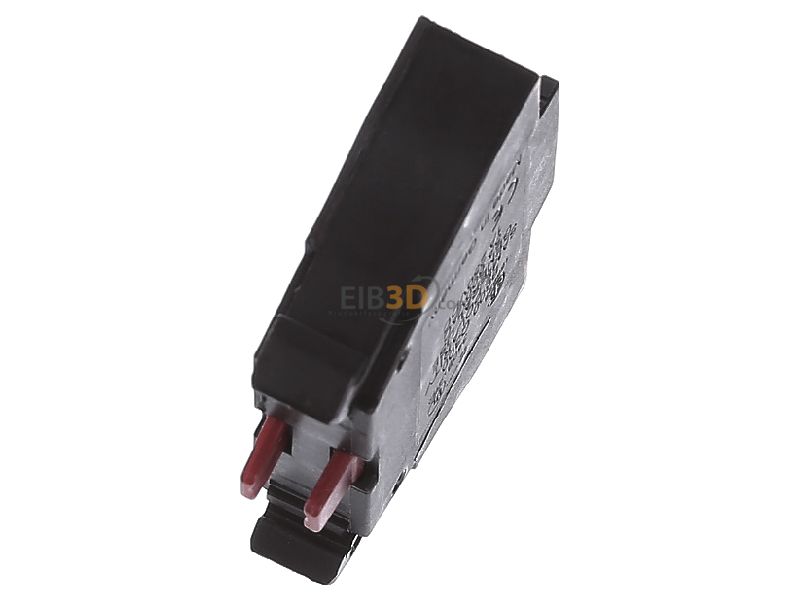

Ansicht oben hinten Eaton M22-CK02 Kontaktelement 2Ö Front
Ansicht oben hinten

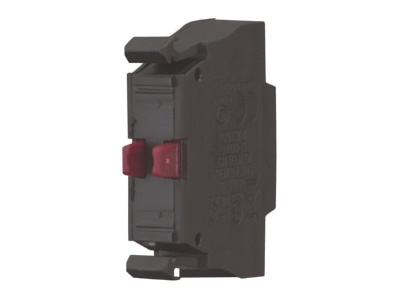

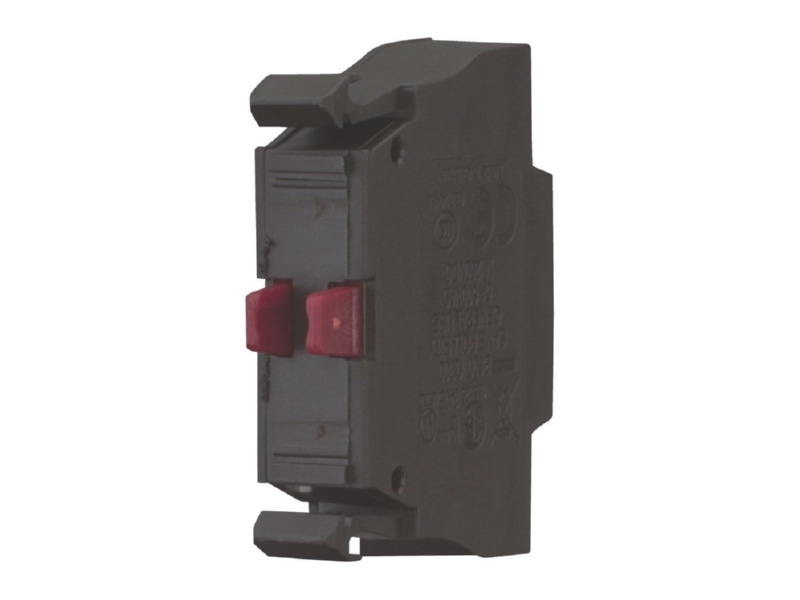

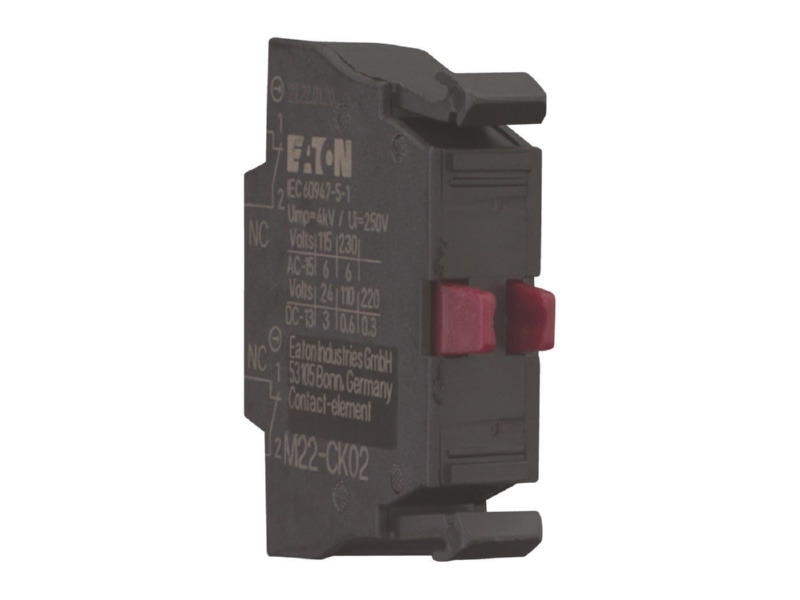

Produktbild 1 Eaton M22 CK02 Kontaktelement 2Oe Front
Produktbild 1
Produktbild 2 Eaton M22 CK02 Kontaktelement 2Oe Front
Produktbild 2
Produktbild 3 Eaton M22 CK02 Kontaktelement 2Oe Front
Produktbild 3
Produktbild 4 Eaton M22 CK02 Kontaktelement 2Oe Front
Produktbild 4
Produktbild 5 Eaton M22 CK02 Kontaktelement 2Oe Front
Produktbild 5
