Leistungsschütz 15kW/400V, 240V60Hz DILM32-22(230V50HZ

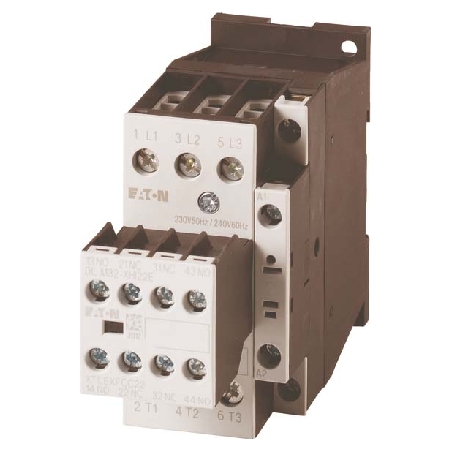

Quelle Foto:
Eaton
(Abb. ggf. ähnlich oder abweichend)

Leistungsschütz 15kW/400V, 240V60Hz DILM32-22(230V50HZ

EAN/GTIN: 4015081061365
WEEE: DE 92318050
Hersteller: Eaton
Herstellernr.: DILM32-22(230V50HZ
Herstellerbestellnr.: 106366
Zolltarifnummer: 85364900
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
138,15 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Leistungsschütz 15kW/400V, 240V60Hz DILM32-22(230V50HZ, Bemessungssteuerspeisespannung Us bei AC 50 Hz=230 V, Bemessungssteuerspeisespannung Us bei AC 60 Hz=240 V, Bemessungssteuerspeisespannung Us bei DC=0 V, Spannungsart zur Betätigung=AC, Bemessungsbetriebsstrom Ie bei AC-1, 400 V=45 A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V=32 A, Bemessungsbetriebsleistung bei AC-3, 400 V=15 kW, Bemessungsbetriebsstrom Ie bei AC-4, 400 V=15 A, Bemessungsbetriebsleistung bei AC-4, 400 V=7 kW, Bemessungsbetriebsleistung NEMA=14,9 kW, Geeignet für Reiheneinbau=nein, Anzahl der Hilfskontakte als Schließer=2, Anzahl der Hilfskontakte als Öffner=2, Anschlussart Hauptstromkreis=Schraubanschluss, Anzahl der Schließer als Hauptkontakte=3, Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 10 kW, 380 V 400 V: P= 15 kW, 660 V 690 V: P= 17 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7 kW, 660 V 690 V: P= 10 kW, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung

Weitere Produktbilder:

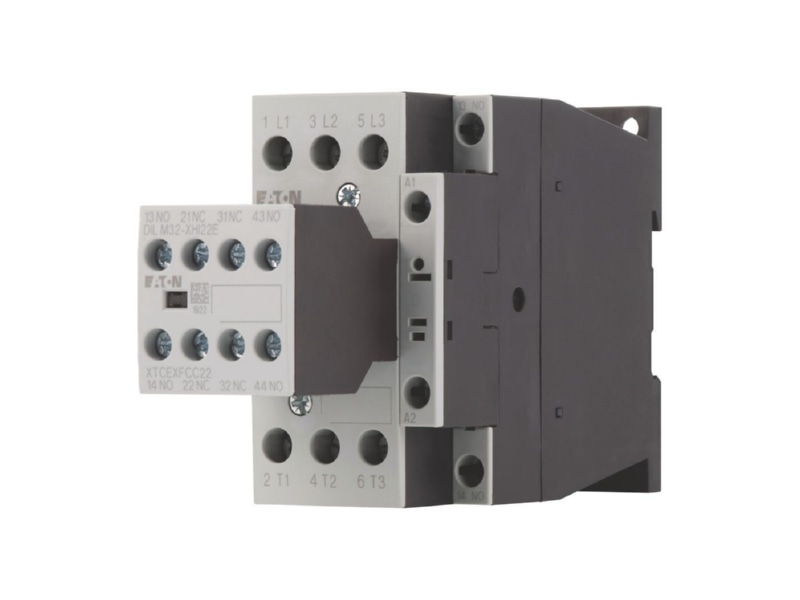

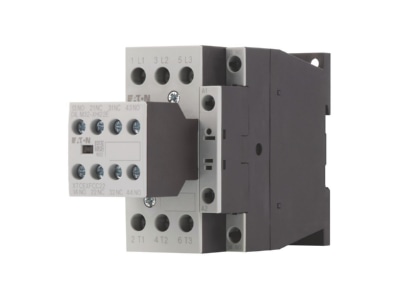

Produktbild Eaton DILM32 22 230V50HZ Leistungsschuetz 15kW 400V  240V60Hz
Produktbild

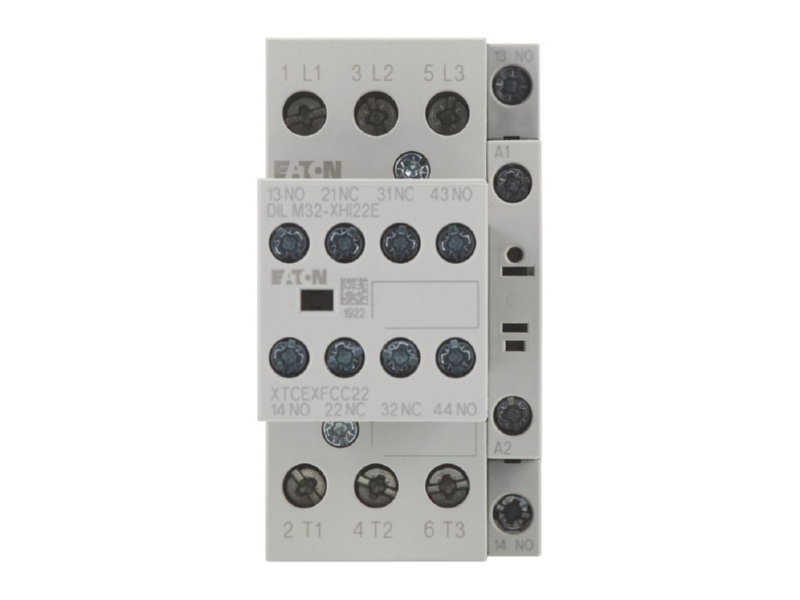

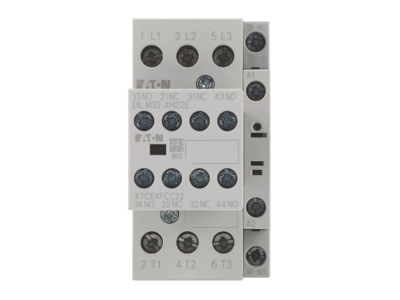

Vorderseite 1 Eaton DILM32 22 230V50HZ Leistungsschuetz 15kW 400V  240V60Hz
Vorderseite 1
Vorderseite 2 Eaton DILM32 22 230V50HZ Leistungsschuetz 15kW 400V  240V60Hz
Vorderseite 2

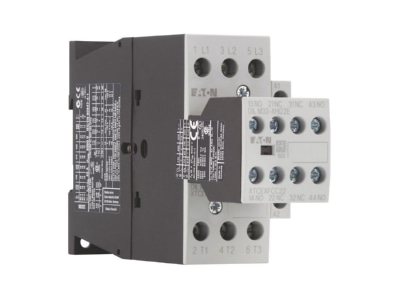

Ansicht rechts 1 Eaton DILM32 22 230V50HZ Leistungsschuetz 15kW 400V  240V60Hz
Ansicht rechts 1

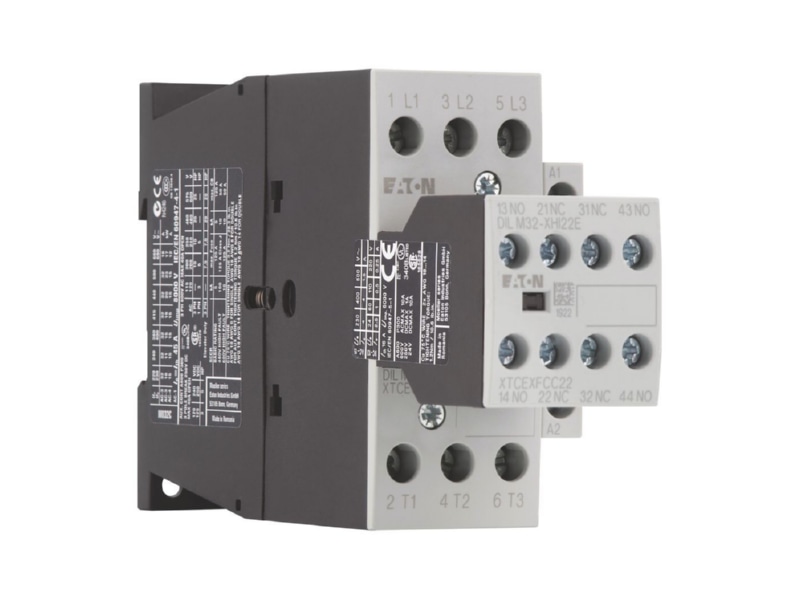

Ansicht rechts 2 Eaton DILM32 22 230V50HZ Leistungsschuetz 15kW 400V  240V60Hz
Ansicht rechts 2
