FI-Schalter DFS4 100-4/0,03-A KV

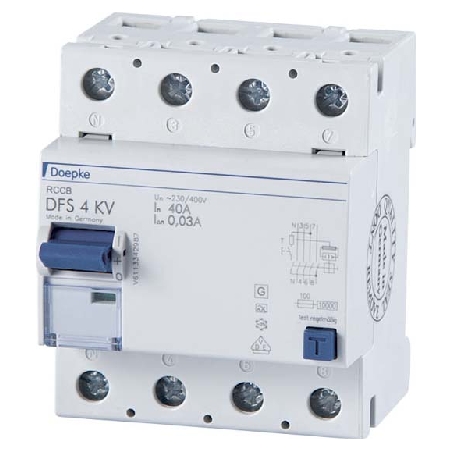

Quelle Foto:
Doepke
(Abb. ggf. ähnlich oder abweichend)

FI-Schalter DFS4 100-4/0,03-A KV

EAN/GTIN: 4014712100978
WEEE: DE 85624250
Hersteller: Doepke
Herstellernr.: DFS4 100-4/0,03-A KV
Herstellerbestellnr.: 09164909
Zolltarifnummer: 85363030
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
1.643,63 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

FI-Schalter DFS4 100-4/0,03-A KV, Polzahl=4, Bemessungsspannung=400 V, Bemessungsstrom=100 A, Bemessungsfehlerstrom=0,03 A, Bemessungsisolationsspannung Ui=400 V, Bemessungsstoßspannungsfestigkeit Uimp=4 kV, Montageart=DIN-Schiene, Fehlerstrom-Typ=A, Selektiver-Typ=nein, Kurzzeitverzögerter Typ=ja, Kurzschlussfestigkeit (Icw)=10 kA, Stoßstromfestigkeit=3 kA, Spannungsart=AC, Mit Verriegelungsvorrichtung=nein, Frequenz=50 Hz, Zusatzeinrichtungen möglich=ja, Schutzart (IP)=IP20, Breite in Teilungseinheiten=4, Einbautiefe=69 mm, Umgebungstemperatur während des Betriebs=-25..40 °C, Verschmutzungsgrad=2, Anschließbarer Leiterquerschnitt mehrdrähtig=1,5..50 mm², Anschließbarer Leiterquerschnitt eindrähtig=1,5..50 mm², Explosionsgeschützt=nein, Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Fehlerstromschutzschalter in KV-Ausführung (KV für kurzzeitverzögert) sind erheblich unempfindlicher für kurzzeitige impulsförmige Stoß- und Fehlerströme. Sie erhöhen so die Anlagenverfügbarkeit. Der zusätzliche Schutz (Personenschutz) bleibt erhalten. Die kurzzeitverzögerten Schalter können also problemlos anstelle eines Standardschalters eingesetzt werden. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: hohe Immunität gegen Stoßfehlerströme und netzspannungsgetriebene Folgestromimpulse
netz- und hilfsspannungsunabhängige Auslösung
sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss
Schaltstellungsanzeige
Sichtfenster für Beschriftungsetiketten
Multifunktionsschaltknebel mit drei Positionen: "
ein"
, "
aus"
, "
ausgelöst"

Anschluss C1 Neutralleiterposition links
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeiserichtung beliebig
Einsatzgebiete: Stromversorgungen von Wohn- u. Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen, in denen herkömmliche RCCBs infolge transienter Ableitströme unerwünscht auslösen, wie z. B. Anlagen mit großen Leitungslängen hinter dem RCCB, Beleuchtungsanlagen mit vielen Leuchtstofflampen (> 20 Stück), Computeranlagen und Solarien
Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).

Weitere Produktbilder:

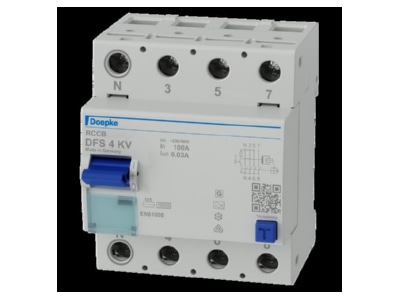

Produktbild Doepke DFS4 100 4 0 03 A KV FI Schalter
Produktbild

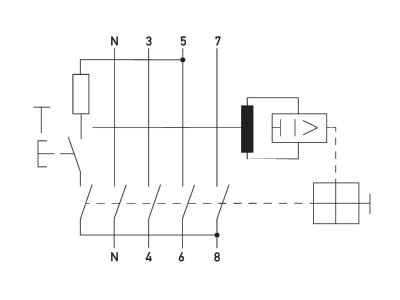

Schaltbild Doepke DFS4 100 4 0 03 A KV FI Schalter
Schaltbild
Maßzeichnung Doepke DFS4 100 4 0 03 A KV FI Schalter
Maßzeichnung
