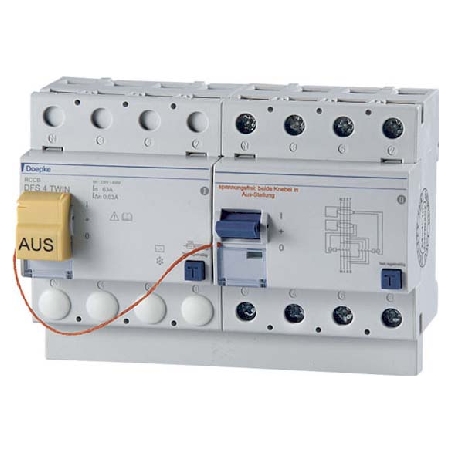

FI-Schalter DFS4040-4/0,03-ATWIN
Quelle Foto:
Doepke
(Abb. ggf. ähnlich oder abweichend)

FI-Schalter DFS4040-4/0,03-ATWIN

EAN/GTIN: 4014712205833
WEEE: DE 85624250
Hersteller: Doepke
Herstellernr.: DFS4040-4/0,03-ATWIN
Herstellerbestellnr.: 09134810
Zolltarifnummer: 85363030
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
509,38 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

FI-Schalter DFS4040-4/0,03-ATWIN, Polzahl=4, Bemessungsspannung=400 V, Bemessungsstrom=40 A, Bemessungsfehlerstrom=0,02999999 A, Montageart=DIN-Schiene, Fehlerstrom-Typ=A, Selektiver-Typ=nein, Kurzzeitverzögerter Typ=nein, Kurzschlussfestigkeit (Icw)=10 kA, Bemessungsabschaltvermögen=0,5 kA, Stoßstromfestigkeit=0,25 kA, Frequenz=50 Hz, Zusatzeinrichtungen integriert=sonstige, Zusatzeinrichtungen werkseitig angebaut=sonstige, Bemessungsschaltstrom Zusatzeinrichtung=40 A, Bemessungsspannung Zusatzeinrichtung=400 V, Schutzart (IP)=IP20, Breite in Teilungseinheiten=8, Einbautiefe=69 mm, Baugröße (nach DIN 43880)=8, Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Die Twin-Ausführung ermöglicht den Funktionstest des Fehlerstromschutzschalters, ohne den Stromkreis abzuschalten. In dieser Ausführung sind zwei vollständige RCCB kombiniert: Sind beide Geräte eingeschaltet, kann ein Schalter mittels Prüftaste ausgelöst werden. Der zweite FI übernimmt die Stromführung und die Schutzfunktion. Eigenschaften: Funktionstest des Fehlerstromschutzschalters ohne Stromunterbrechung
normgerechter Fehlerstromschutz auch während der Testprozedur
keine Kosten durch Anlagenstillstand
hohe Anlagenverfügbarkeit
netz- und hilfsspannungsunabhängige Auslösung
sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss
Schaltstellungsanzeige
Sichtfenster für Beschriftungsetiketten
Multifunktionsschaltknebel mit drei Positionen: "
ein"
, "
aus"
, "
ausgelöst"

Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeiserichtung beliebig
Einsatzgebiete: Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden
Die Twin-Ausführung ermöglicht die Durchführung des regelmäßig vorgeschriebenen Funktionstests ohne Stromunterbrechung, somit ideal für Labor- oder IT-Bereiche
Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können
Hinweise: Wiedereinschaltsperre WES 2 werksseitig montiert.

Weitere Produktbilder:

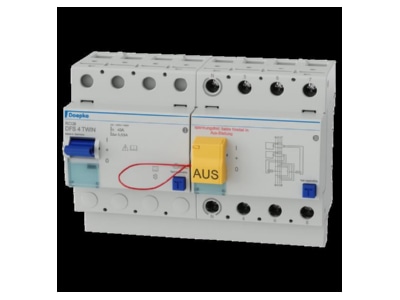

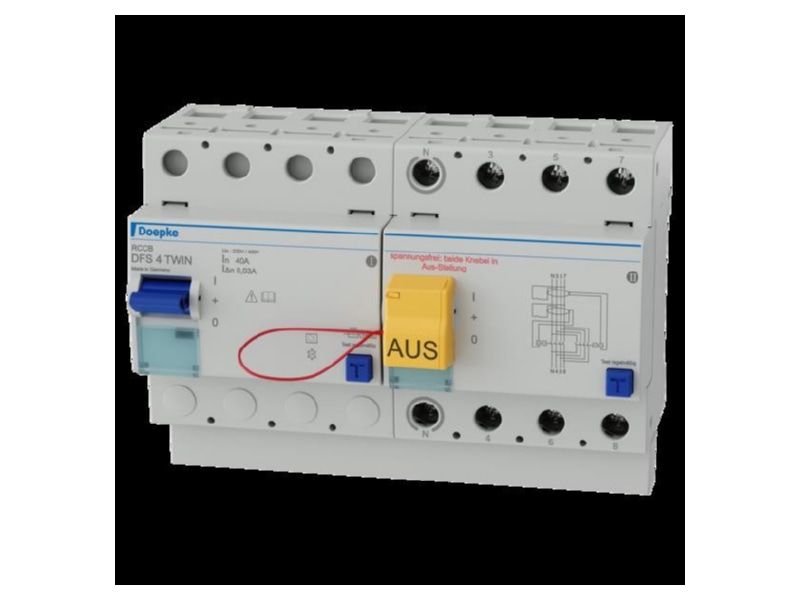

Produktbild Doepke DFS4040 4 0 03 ATWIN FI Schalter
Produktbild

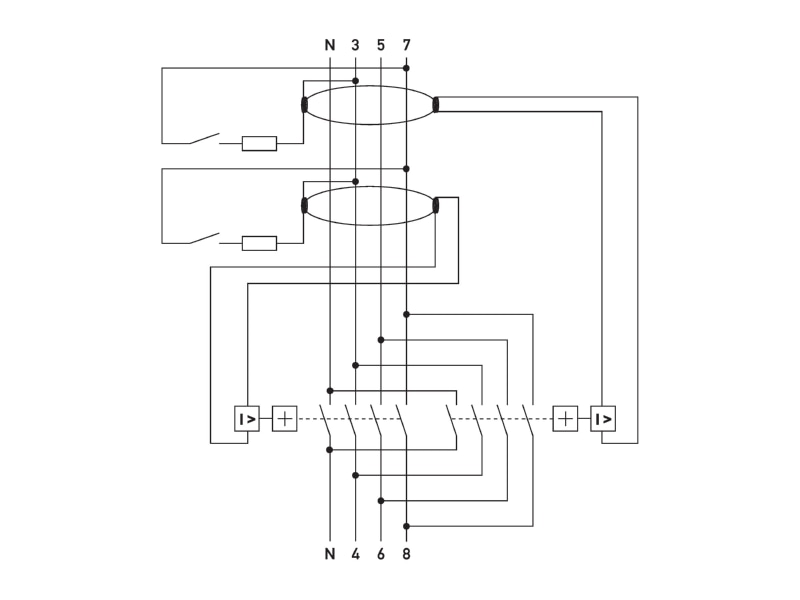

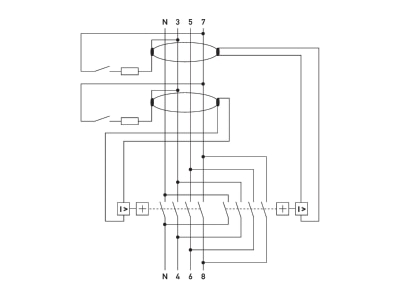

Schaltbild Doepke DFS4040 4 0 03 ATWIN FI Schalter
Schaltbild

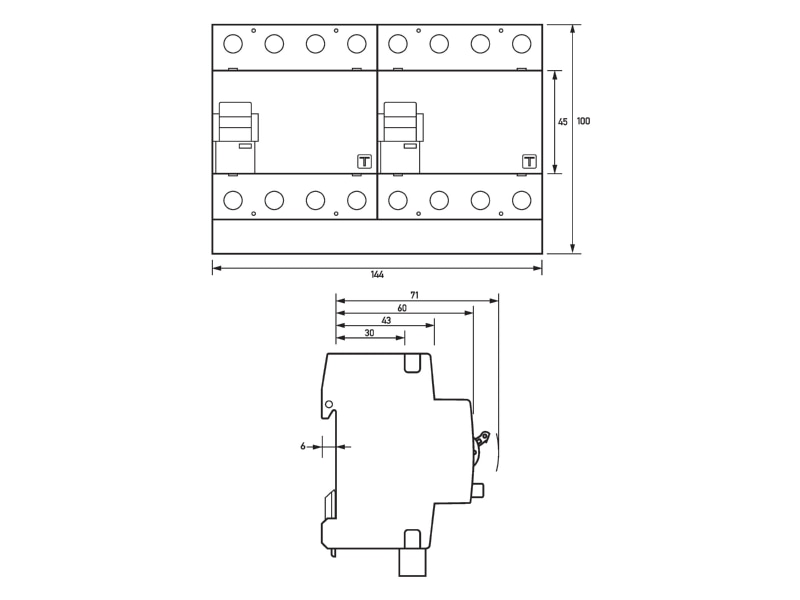

Maßzeichnung Doepke DFS4040 4 0 03 ATWIN FI Schalter
Maßzeichnung
