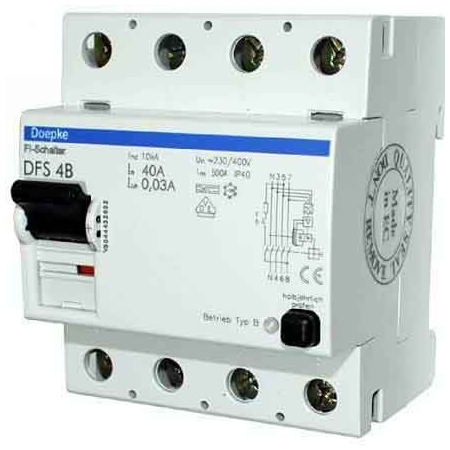

FI-Schalter DFS4 063-4/0,03-B NK
Quelle Foto:
Doepke
(Abb. ggf. ähnlich oder abweichend)

FI-Schalter DFS4 063-4/0,03-B NK

EAN/GTIN: 4014712139473
WEEE: DE 85624250
Hersteller: Doepke
Herstellernr.: DFS4 063-4/0,03-B NK
Herstellerbestellnr.: 09144995
Zolltarifnummer: 85363030
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
939,12 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
1 Tage [EN] 24h Lieferung, hier klicken für weitere InfosZentrallagerartikel regulär verfügbar - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

FI-Schalter DFS4 063-4/0,03-B NK Polzahl 4, Bemessungsspannung 400V, Bemessungsstrom 63A, Bemessungsfehlerstrom 30mA, Bemessungsisolationsspannung Ui 400V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Montageart DIN-Schiene, Fehlerstrom-Typ B, Kurzzeitverzögerter Typ, Kurzschlussfestigkeit (Icw) 10kA, Stoßstromfestigkeit 3kA, Frequenz 50 Hz, Zusatzeinrichtungen möglich, Schutzart (IP) IP20, Breite in Teilungseinheiten 4, Einbautiefe 69mm, Umgebungstemperatur während des Betriebs -25... 40°C, Verschmutzungsgrad 2, Anschließbarer Leiterquerschnitt mehrdrähtig 1,5... 50mm², Anschließbarer Leiterquerschnitt eindrähtig 1,5... 50mm², Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs B sind allstromsensitiv. Sie schützen vor Puls- und Wechselfehlerströmen, Fehlerströmen mit Mischfrequenzen und glatten Gleichfehlerströmen bei Frequenzen bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Die allstromsensitiven Fehlerstromschutzschalter der Baureihe NK bieten den klassischen Brandschutz von 300 mA bei Frequenzen von 0 bis 150 kHz. Sie sind für feuergefährdete Betriebsstätten optimiert. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: erfüllt die Anforderungen der Bauvorschriften VDE 0664-10, VDE 0664-40, VDE 0664-400, ÖVE/ÖNORM E 8601, allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz, elektromagnetische Verträglichkeit entsprechend VDE 0664-30 sowie VDE 0839-6-2 (Störfestigkeit für Industrieanwendungen) netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A, spannungsabhängige Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ungleich 50/60 Hz, volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern, geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: ´´ein´´, ´´aus´´, ´´ausgelöst´´, auch in der Ausführung ´´HD´´ erhältlich, Anschluss C1 Neutralleiterposition links, ohne Aufpreis auch als N rechts lieferbar. Montageart: Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeisung vorzugsweise von oben, Einsatzgebiete: Gewerbliche und industrielle Installationen mit TN-S TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter. Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern. Feuergefährdete Betriebsstätten, Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen, RCCB für andere Frequenzen auf Anfrage, Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.

Weitere Produktbilder:

Produktbild Doepke DFS4 063 4 0 03 B NK FI Schalter
Produktbild
Schaltbild Doepke DFS4 063 4 0 03 B NK FI Schalter
Schaltbild
Maßzeichnung Doepke DFS4 063 4 0 03 B NK FI Schalter
Maßzeichnung
