FI-Schalter DFS4 040-4/0,03-F

EAN/GTIN: 4014712212329
WEEE: DE 85624250
Hersteller: Doepke
Herstellernr.: DFS4 040-4/0,03-F
Herstellerbestellnr.: 09134820
Zolltarifnummer: 85363030
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
161,70 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
1 Tage [EN] 24h Lieferung, hier klicken für weitere InfosZentrallagerartikel regulär verfügbar - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

FI-Schalter DFS4 040-4/0,03-F Polzahl 4, Bemessungsspannung 400V, Bemessungsstrom 40A, Bemessungsfehlerstrom 30mA, Bemessungsisolationsspannung Ui 400V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Montageart DIN-Schiene, Fehlerstrom-Typ F, Kurzzeitverzögerter Typ, Kurzschlussfestigkeit (Icw) 10kA, Stoßstromfestigkeit 3kA, Frequenz 50 Hz, Zusatzeinrichtungen möglich, Schutzart (IP) IP20, Breite in Teilungseinheiten 4, Einbautiefe 69mm, Umgebungstemperatur während des Betriebs -25... 40°C, Verschmutzungsgrad 2, Anschließbarer Leiterquerschnitt mehrdrähtig 1,5... 50mm², Anschließbarer Leiterquerschnitt eindrähtig 1,5... 50mm², Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs F sind mischfrequenzsensitiv. Sie schützen netzspannungsunabhängig vor Puls- und Wechselfehlerströmen sowie Fehlerströmen mit Mischfrequenzen abweichend von 50 Hz. Sie sind erhöht stoßstrom- und gewitterfest. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: sensitiv für Wechsel- und pulsierende Gleichfehlerströme der Netzfrequenz (Typ A) sowie Wechselfehlerströme mit Mischfrequenzen ungleich 50 Hz, hohe Immunität gegen Stoßfehlerströme und netzspannungsgetriebene Folgestromimpulse, geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: ´´ein´´, ´´aus´´, ´´ausgelöst´´, auch in der Ausführung ´´HD´´ erhältlich, Anschluss C1 Neutralleiterposition links, ohne Aufpreis auch als N rechts lieferbar. Montageart: Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig, Einsatzgebiete: Moderne Hausinstallationen mit LED-Beleuchtungsanlagen sowie einphasigen Frequenzumrichtern. Ideal für Anlagen, in denen RCCB vom Typ A aufgrund von Stoßfehlerströmen zu Fehlauslösungen neigen. Gewerbliche und industrielle Installationen mit TN-S TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern. Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+). Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen, Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.

Weitere Produktbilder:

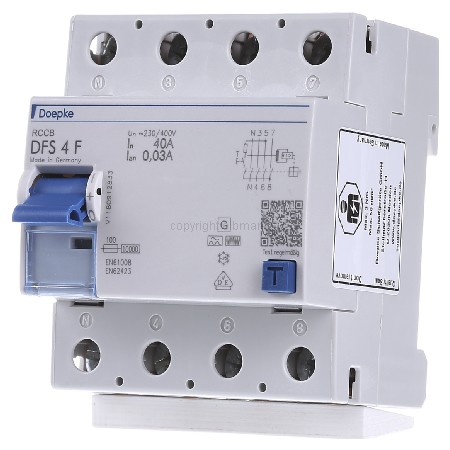

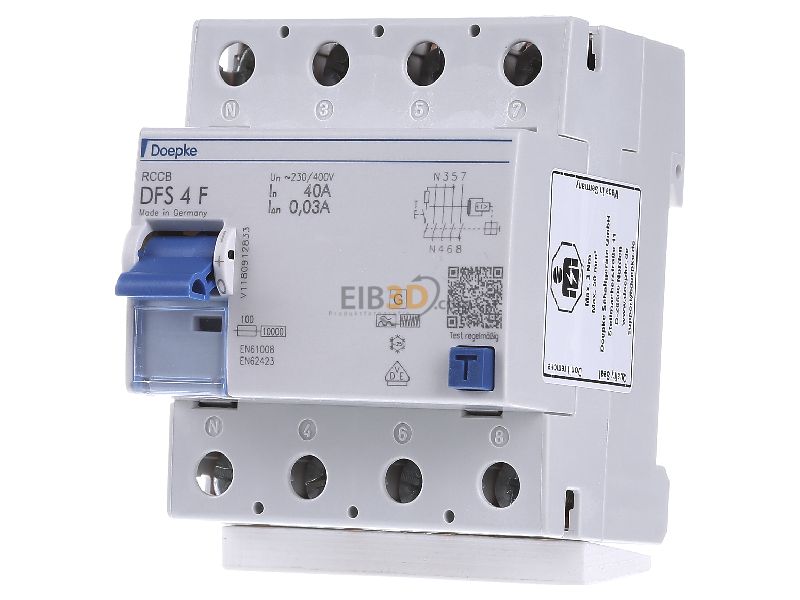

Frontansicht Doepke DFS4 040-4/0,03-F FI-Schalter
Frontansicht

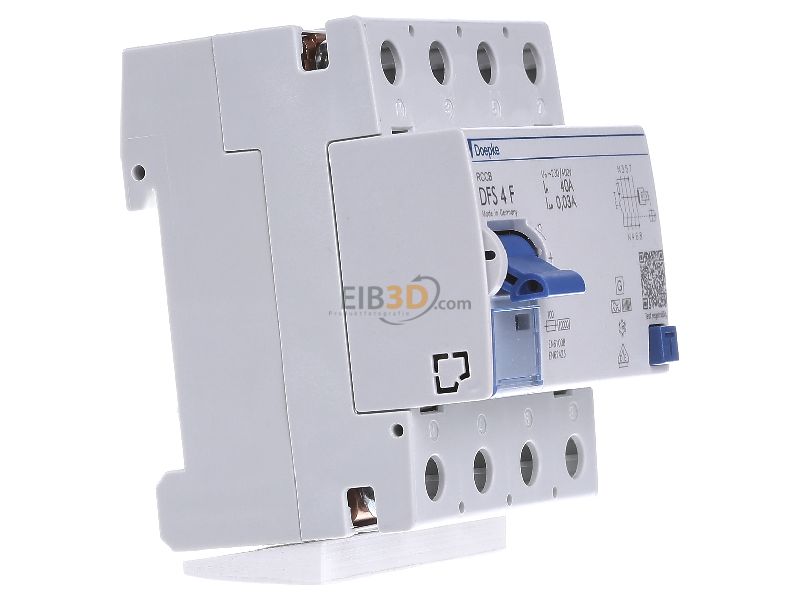

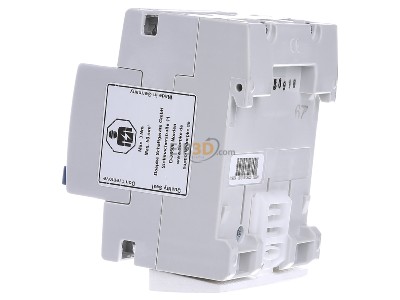

Ansicht links Doepke DFS4 040-4/0,03-F FI-Schalter
Ansicht links
Ansicht rechts Doepke DFS4 040-4/0,03-F FI-Schalter
Ansicht rechts

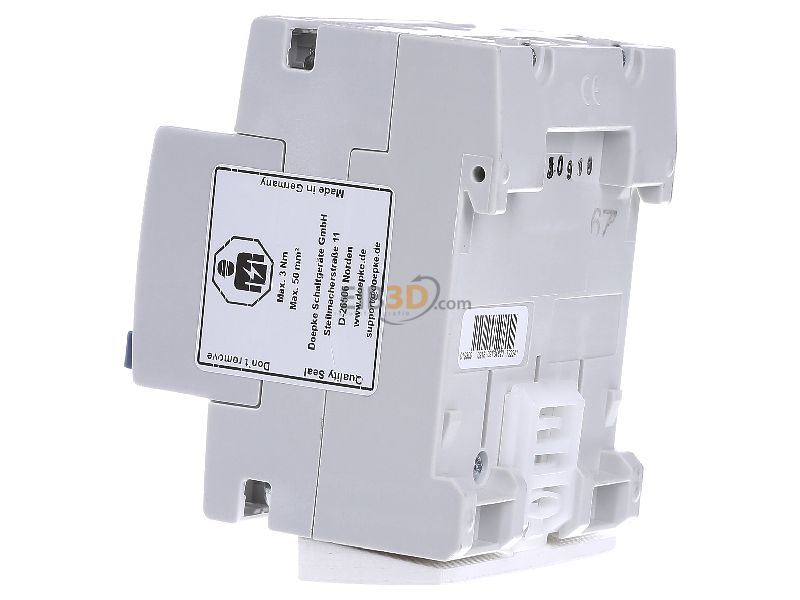

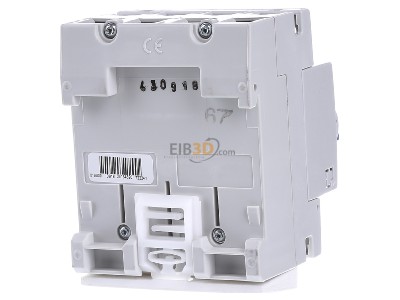

Ansicht hinten Doepke DFS4 040-4/0,03-F FI-Schalter
Ansicht hinten

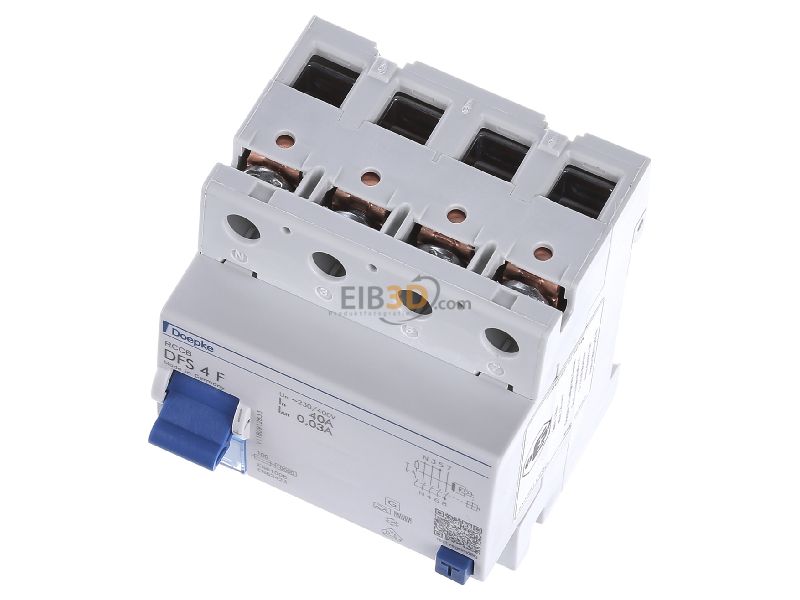

Ansicht oben vorne Doepke DFS4 040-4/0,03-F FI-Schalter
Ansicht oben vorne

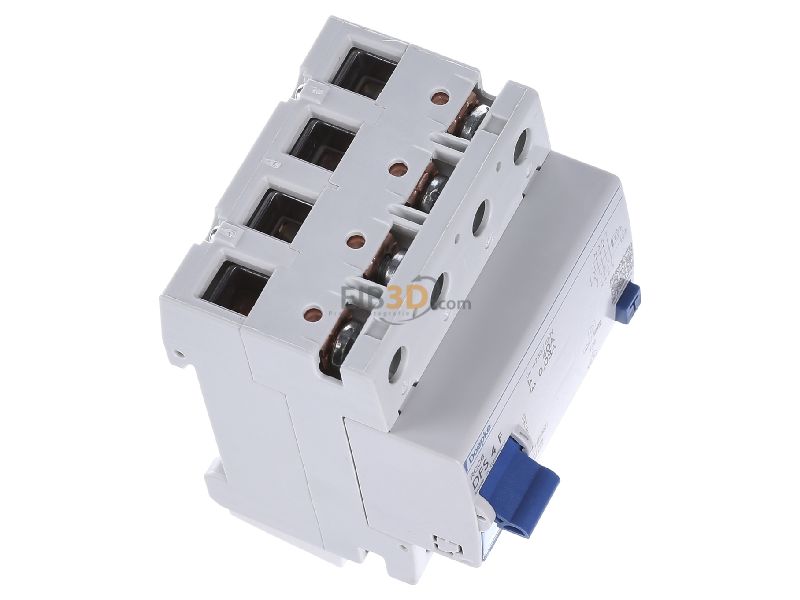

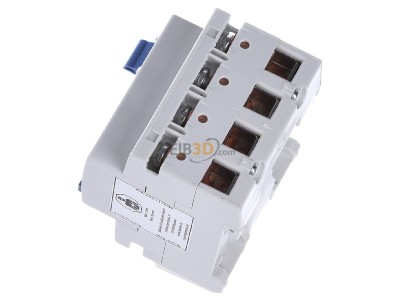

Ansicht oben links Doepke DFS4 040-4/0,03-F FI-Schalter
Ansicht oben links
Ansicht oben rechts Doepke DFS4 040-4/0,03-F FI-Schalter
Ansicht oben rechts

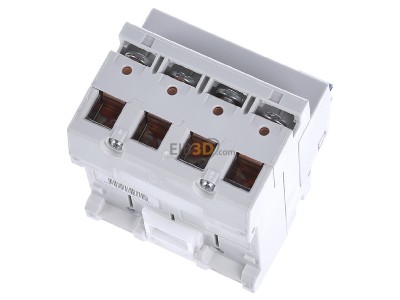

Ansicht oben hinten Doepke DFS4 040-4/0,03-F FI-Schalter
Ansicht oben hinten

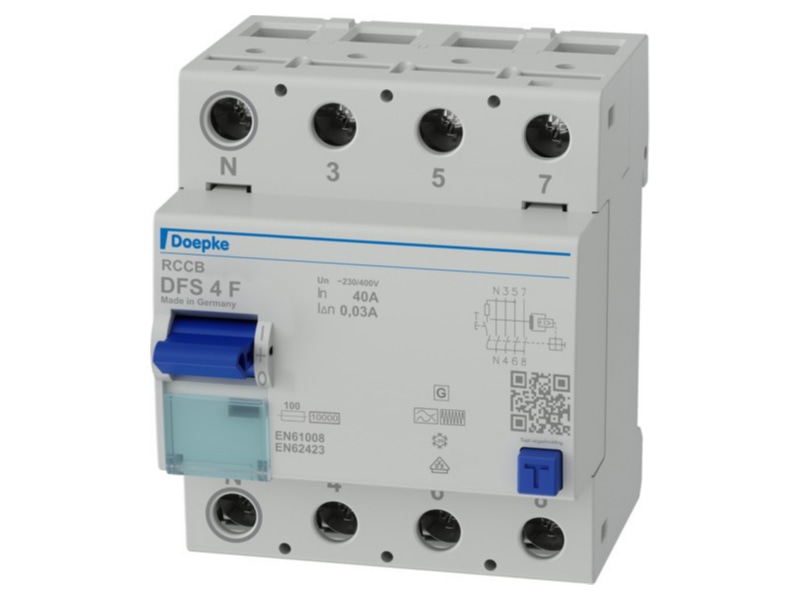

Produktbild Doepke DFS4 040 4 0 03 F FI Schalter
Produktbild

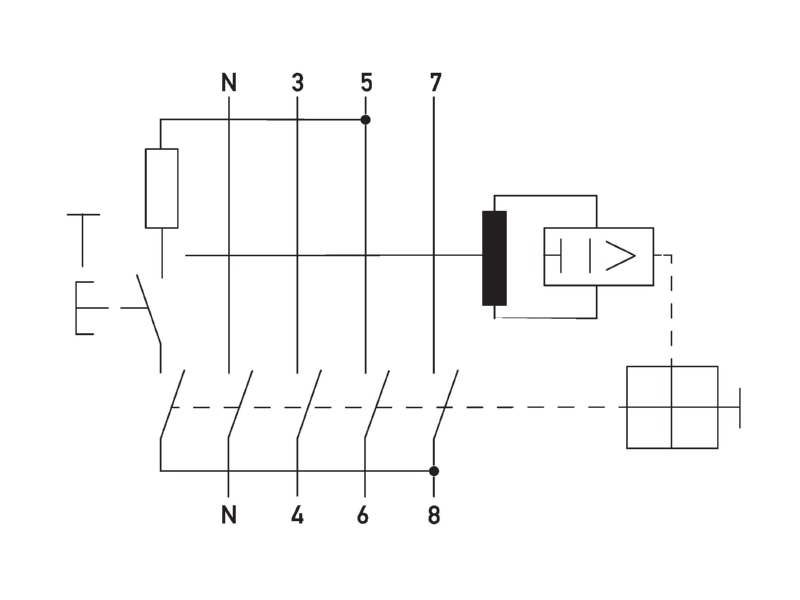

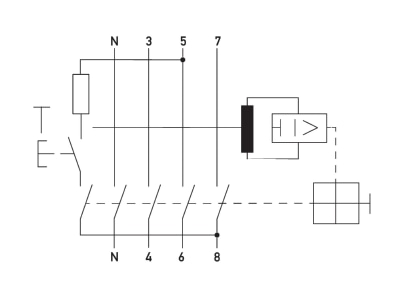

Schaltbild Doepke DFS4 040 4 0 03 F FI Schalter
Schaltbild

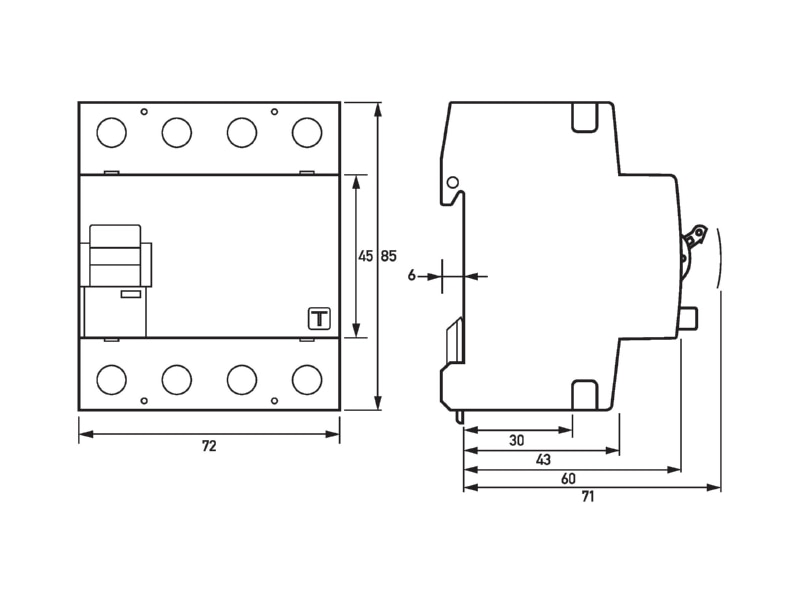

Maßzeichnung Doepke DFS4 040 4 0 03 F FI Schalter
Maßzeichnung
