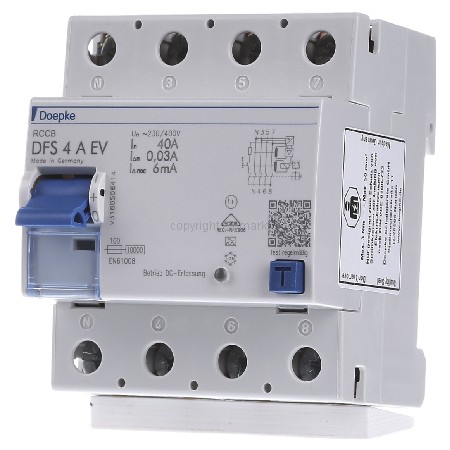

Fehlerstrom-Schutzschalter, DFS4 040-4/0,03-A EV

EAN/GTIN: 4014712215955
WEEE: DE 85624250
Hersteller: Doepke
Herstellernr.: DFS4 040-4/0,03-A EV
Herstellerbestellnr.: 09134818
Zolltarifnummer: 85363030
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
347,42 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
1 Tage [EN] 24h Lieferung, hier klicken für weitere InfosZentrallagerartikel regulär verfügbar - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

FI-Schalter DFS4 040-4/0,03-A EV Polzahl 4, Bemessungsspannung 400V, Bemessungsstrom 40A, Bemessungsfehlerstrom 30mA, Bemessungsisolationsspannung Ui 400V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Montageart DIN-Schiene, Fehlerstrom-Typ A, Kurzschlussfestigkeit (Icw) 10kA, Stoßstromfestigkeit 3kA, Frequenz 50 Hz, Zusatzeinrichtungen möglich, Schutzart (IP) IP20, Breite in Teilungseinheiten 4, Einbautiefe 69mm, Umgebungstemperatur während des Betriebs -25... 40°C, Verschmutzungsgrad 2, Anschließbarer Leiterquerschnitt mehrdrähtig 1,5... 50mm², Anschließbarer Leiterquerschnitt eindrähtig 1,5... 50mm², Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter in der Ausführung EV sind für den Einsatz in Ladeeinrichtungen für Elektrofahrzeuge vorgesehen. Sie haben eine Zusatzfunktion zur Erkennung glatter Gleichfehlerströme >= 6 mA. Damit schützen sie vorgeschaltete Fehlerstromschutzschalter des Typs A oder F vor Funktionsausfällen. Eigenschaften: netzspannungsabhängige Zusatzfunktion zur Erkennung glatter Gleichfehlerströme, Auslöseschwelle von 6 mA bei glatten Gleichfehlerströmen, LED-Anzeige für Betrieb Zusatzfunktion, kein zusätzlicher Verdrahtungsaufwand, VDE zertifiziert, netz- und hilfsspannungsunabhängige Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: ´´ein´´, ´´aus´´, ´´ausgelöst´´, auch in der Ausführung ´´HD´´ erhältlich, Anschluss C1 Neutralleiterposition links, ohne Aufpreis auch als N rechts lieferbar. Montageart: Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig, Einsatzgebiete: Diese RCCB sind ausschließlich für die Verwendung in Einrichtungen zur Ladung von Elektrofahrzeugen vorgesehen. Ausgeschlossen ist der Einsatz zum Schutz von Anlagen. in denen elektronische Betriebsmittel Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier sind allstromsensitive Fehlerstromschutzschalter des Typs B oder B+ einzusetzen.

Weitere Produktbilder:

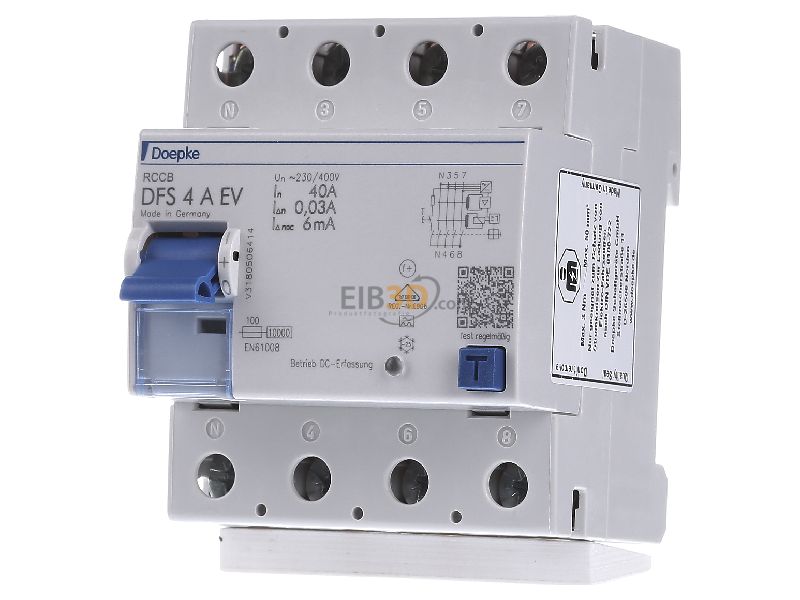

Frontansicht Doepke DFS4 040-4/0,03-A EV Fehlerstrom-Schutzschalter,
Frontansicht

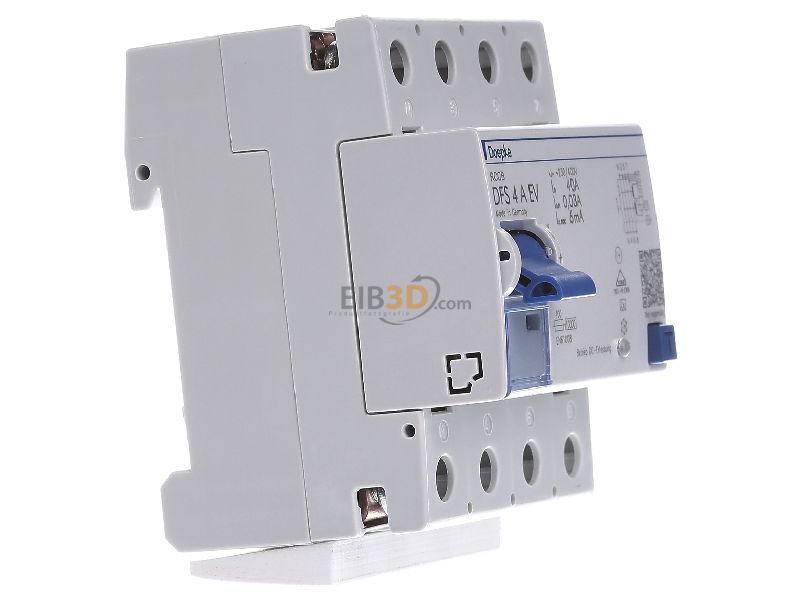

Ansicht links Doepke DFS4 040-4/0,03-A EV Fehlerstrom-Schutzschalter,
Ansicht links

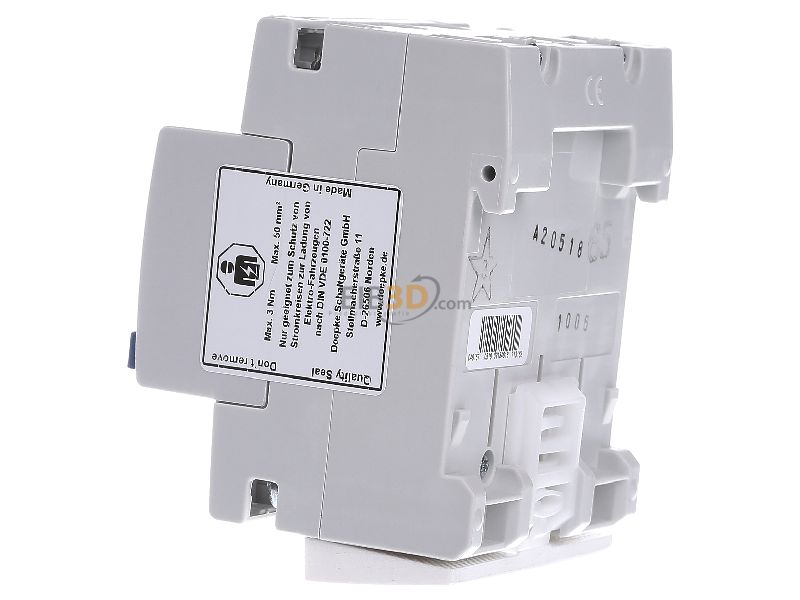

Ansicht rechts Doepke DFS4 040-4/0,03-A EV Fehlerstrom-Schutzschalter,
Ansicht rechts

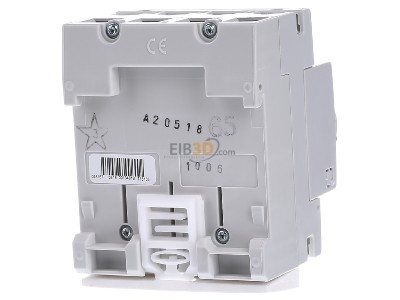

Ansicht hinten Doepke DFS4 040-4/0,03-A EV Fehlerstrom-Schutzschalter,
Ansicht hinten

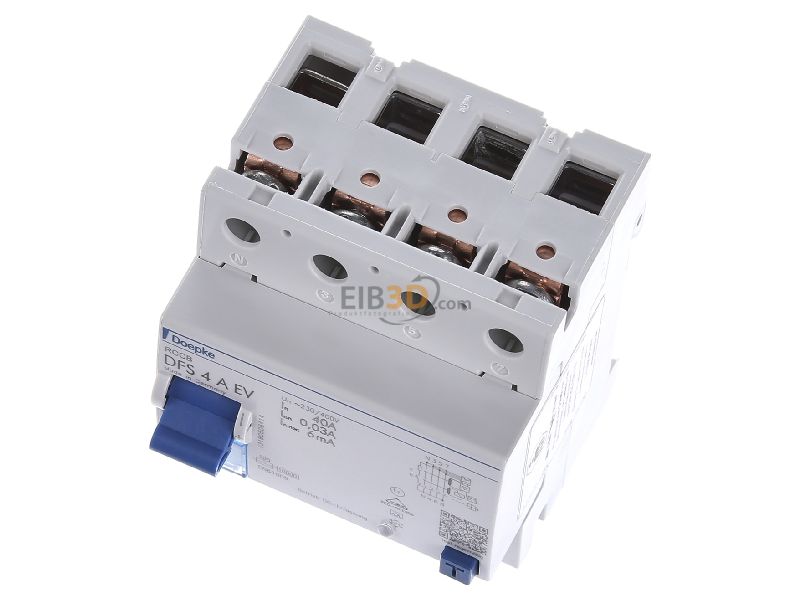

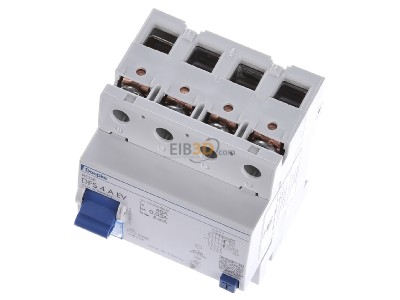

Ansicht oben vorne Doepke DFS4 040-4/0,03-A EV Fehlerstrom-Schutzschalter,
Ansicht oben vorne

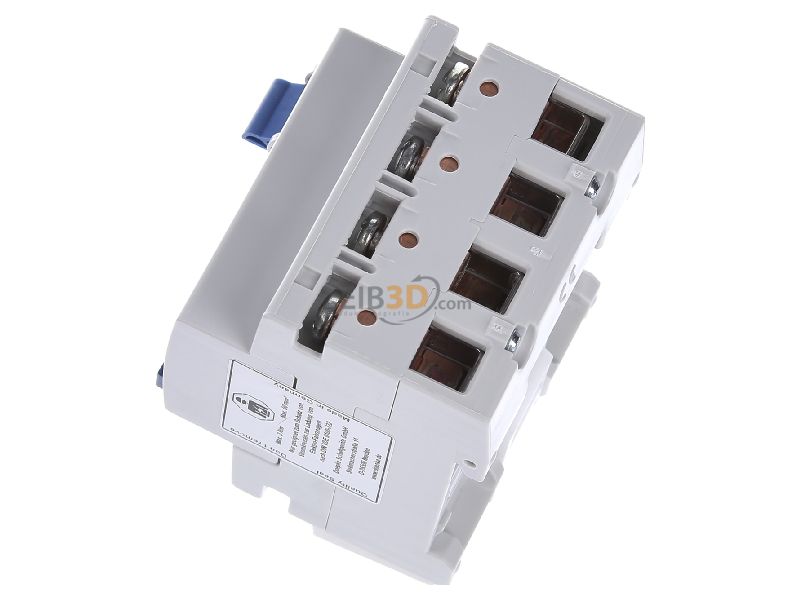

Ansicht oben links Doepke DFS4 040-4/0,03-A EV Fehlerstrom-Schutzschalter,
Ansicht oben links

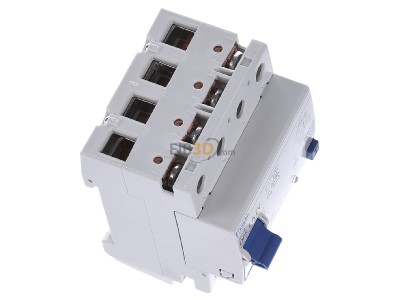

Ansicht oben rechts Doepke DFS4 040-4/0,03-A EV Fehlerstrom-Schutzschalter,
Ansicht oben rechts

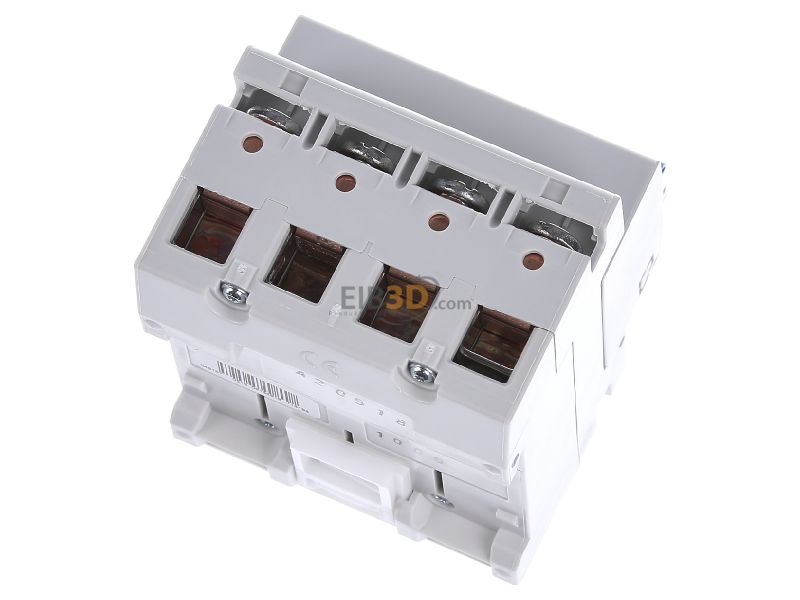

Ansicht oben hinten Doepke DFS4 040-4/0,03-A EV Fehlerstrom-Schutzschalter,
Ansicht oben hinten
Produktbild Doepke DFS4 040 4 0 03 A EV Fehlerstrom Schutzschalter
Produktbild
Schaltbild Doepke DFS4 040 4 0 03 A EV Fehlerstrom Schutzschalter
Schaltbild
Maßzeichnung Doepke DFS4 040 4 0 03 A EV Fehlerstrom Schutzschalter
Maßzeichnung
