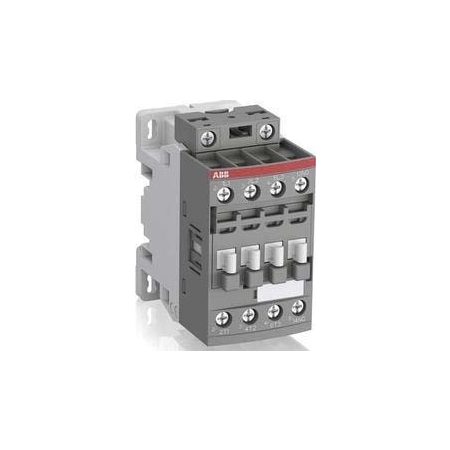

Schütz 100-250VAC/DC AF16-30-10-13
Quelle Foto:
ABB
(Abb. ggf. ähnlich oder abweichend)

Schütz 100-250VAC/DC AF16-30-10-13

EAN/GTIN: 3471523110632
WEEE: DE 91945327
Hersteller: ABB
Herstellernr.: AF16-30-10-13
Herstellerbestellnr.: 1SBL177001R1310
Zolltarifnummer: 85365080
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
46,64 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
1 Tage [EN] 24h Lieferung, hier klicken für weitere InfosZentrallagerartikel regulär verfügbar - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Schütz 100-250VAC/DC AF16-30-10-13 Bemessungssteuerspeisespannung Us bei AC 50 Hz 100 ... 250V, Bemessungssteuerspeisespannung Us bei AC 60 Hz 100 ... 250V, Bemessungssteuerspeisespannung Us bei DC 100 ... 250V, Spannungsart zur Betätigung AC/DC, Bemessungsbetriebsstrom Ie bei AC-1, 400 V 30A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18A, Bemessungsbetriebsleistung bei AC-3, 400 V 7,5kW, Anzahl der Hilfskontakte als Schließer 1, Anzahl der Hilfskontakte als Öffner 0, Anschlussart Hauptstromkreis Schraubanschluss, Anzahl der Öffner als Hauptkontakte 0, Anzahl der Schließer als Hauptkontakte 3, Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
